Kako ladice za toplinsku obradu povećavaju učinkovitost industrijske peći i životni vijek

Posude za toplinsku obradu su osnovne komponente alata koje se koriste u industrijskim pećima za toplinsku obradu za držanje izratka tijekom zagrijavanja, kaljenja, kaljenja i drugih toplinskih procesa. Odabir materijala, konstrukcijski dizajn i proizvodni procesi izravno određuju kvalitetu toplinske obrade, učinkovitost proizvodnje i vijek trajanja opreme. Ladice izrađene po narudžbi proizvedene od vrhunskih legiranih čelika otpornih na toplinu (kao što su 1.4848, 1.4849, 2.4879, SCH13, itd.) mogu dugoročno raditi stabilno u okruženjima visoke temperature u rasponu od 900°C do 1150°C, pružajući 3 do 5 puta duži radni vijek u usporedbi s običnim ladicama od ugljičnog čelika . Ove ladice nezamjenjiva su ključna oprema u preciznoj obradi metala, zrakoplovnoj industriji, proizvodnji automobila i drugim sektorima.

Scenariji funkcionalnog pozicioniranja i primjene ladica za toplinsku obradu

Posude za toplinsku obradu obavljaju tri osnovne funkcije u industrijskim pećima: nošenje opterećenja, pozicioniranje i prijenos topline. Ovisno o vrsti peći i zahtjevima procesa, ladice se mogu kategorizirati u više vrsta, od kojih je svaka strukturno optimizirana za specifične scenarije primjene.

Vrste glavnih ladica prema klasifikaciji peći

• Udobne ladice za peć : Koristi se za potporu dna u bunarskim/jamskim pećima, koje nose velika vertikalna opterećenja, obično imaju radijalne rebraste strukture
• Valjane posude za ognjište : Koristi se u pećima s ložištem s kontinuiranim valjcima, s tračnicama ili utorima na dnu koji odgovaraju valjcima peći, omogućujući kontinuirani prijenos
• Posude u obliku kutije : Prikladno za kutijaste peći šaržnog tipa, uglavnom pravokutne ravne ili rešetkaste strukture za jednostavno utovarivanje i istovar viličarom
• Tračne ladice za kontinuirane peći : Koristi se u automatiziranim kontinuiranim proizvodnim linijama, u suradnji s potiskivačima ili transportnim lancima za šaržnu automatiziranu obradu
• Univerzalne ladice za višenamjenske peći : Kompatibilan s višestrukim tipovima peći, visoko standardizirana struktura, pogodna za proizvodnju malih do srednjih serija s više vrsta

Tipična područja primjene

Ključni odabir materijala: Usporedba performansi legiranih čelika otpornih na toplinu

Izbor materijala za posude za toplinsku obradu je primarni faktor koji određuje njihovu izvedbu i životni vijek. Različiti sastavi legura daju različite performanse pri visokim temperaturama i mehanička svojstva.

Svojstva najčešće korištenih legura otpornih na toplinu

Temeljna načela za odabir materijala : Posude koje rade u atmosferama koje se pougljičuju trebale bi dati prednost legurama s visokim udjelom kroma i nikla (kao što je 1.4848, 1.4849), jer krom stvara gusti Cr₂O₃ zaštitni film na površini koji učinkovito sprječava prodiranje atoma ugljika u matricu. U čistim oksidacijskim atmosferama sadržaj nikla može se odgovarajuće smanjiti kako bi se kontrolirali troškovi, ali sadržaj kroma mora ostati iznad 20% kako bi se održala otpornost na oksidaciju.

Osnove konstrukcijskog dizajna: ključni čimbenici koji utječu na životni vijek

Strukturni dizajn ladica za toplinsku obradu zahtijeva uravnoteženje nosivosti, toplinske jednolikosti i toplinskog rasterećenja. Nepravilna struktura je glavni uzrok preranog kvara ladice (deformacija, pucanje, kolaps od puzanja).

Pet ključnih elemenata strukturne optimizacije

1. Dizajn debljine stijenke : Debljina stijenke glavnog pladnja obično se kreće od 8 mm do 20 mm. Previše tanko dovodi do nedovoljne čvrstoće i pretjerane oksidacije; predebela povećava toplinski kapacitet, produljuje cikluse zagrijavanja i pojačava toplinski stres. Empirijski podaci pokazuju da se za svakih 2 mm povećanja debljine stijenke težina ladice povećava za približno 15%, dok se otpornost na puzanje pri visokim temperaturama poboljšava samo za oko 5% , zahtijevajući optimizaciju između čvrstoće i toplinske učinkovitosti.
2. Raspored rebra : Radijalna ili saćasta rebra uobičajeni su dizajni. Saćaste strukture povećavaju krutost za više od 40% uz istovremeno smanjenje težine i promiču cirkulaciju plina u peći, kontrolirajući ujednačenost temperature izratka unutar ±5°C.
3. Kompenzacija toplinske ekspanzije : Kada se posude zagrijavaju od sobne temperature do 1000°C, linearno širenje može doseći 10 mm do 15 mm (po metru duljine). Dilatacijski razmaci ili fleksibilne spojne strukture moraju biti rezervirane u dizajnu; inače će koncentracija toplinskog naprezanja uzrokovati pucanje zavara.
4. Dizajn donje gusjenice : Donji tragovi valjkastih ložišta moraju se točno podudarati s valjcima peći. Tvrdoća tračnica trebala bi biti 30 do 50HBW niža od tvrdoće valjaka iz peći kako bi se izbjeglo oštećenje skupih površina valjaka. Razmak između tračnica obično je 300 mm do 600 mm, izračunat na temelju duljine ladice i nosivosti.
5. Strukture slaganja i pozicioniranja : Pladnjevi za višeslojno slaganje trebaju imati izbočine za pozicioniranje ili vodeće stupove kako bi se osiguralo da odstupanje okomitosti slaganja ne prelazi 2 mm/m, sprječavajući prevrtanje i osiguravajući kanale za protok plina iz peći.

Proizvodni procesi i kontrola kvalitete

Proizvodnja ladica za toplinsku obradu uključuje procese preciznog lijevanja, zavarivanja ili kovanja. Kontrola kvalitete u svakoj fazi izravno utječe na pouzdanost i vijek trajanja konačnog proizvoda.

Prednosti procesa preciznog lijevanja

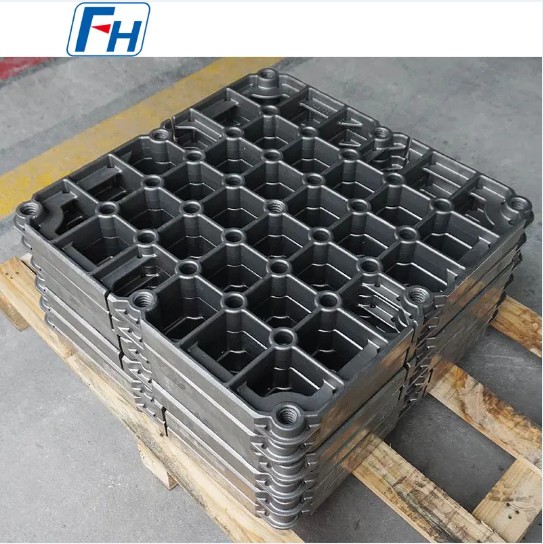

Za ladice složenih oblika s brojnim rebrima i otvorenim strukturama, preferirani postupak je precizni lijev (lijevanje po investiciji ili lijevanje u pijesku). Lijevane ladice omogućuju oblikovanje gotovo neto oblika sa stopama iskorištenja materijala do 70% ili više, jednolikom unutarnjom strukturom i bez zona utjecaja topline zavara. Lijevane ploče koje koriste tehnologiju vakuumskog taljenja i usmjerenog skrućivanja pokazuju 25% do 35% veću otpornost na pucanje pri visokim temperaturama od zavarenih konstrukcija , posebno prikladan za radna okruženja s visokim opterećenjem.

Kontrola procesa zavarenih konstrukcija

Zavarene posude prikladne su za velike ili iznimno velike specifikacije (težina jednog komada veća od 500 kg). Za zavarivanje se moraju koristiti dodatni materijali otporni na toplinu koji odgovaraju osnovnom metalu, uz strogu kontrolu unosa topline. Obrada otopine nakon zavarivanja na 1050°C do 1100°C obavezna je za uklanjanje zaostalih naprezanja od zavarivanja i obnavljanje otpornosti na koroziju . Kvaliteta zavara mora se potvrditi radiografskim ispitivanjem (RT) ili ultrazvučnim ispitivanjem (UT) kako bi se osiguralo odsustvo nedostatka fuzije, poroznosti i drugih nedostataka.

Standardi inspekcije kvalitete

• Analiza kemijskog sastava: detekcija spektrometrom sadržaja elemenata legure kako bi se osigurala usklađenost sa standardima materijala (kao što su DIN, ASTM ili GB standardi)
• Ispitivanje mehaničkih svojstava: Ispitivanje vlačnosti na sobnoj temperaturi i visokoj temperaturi, ispitivanje tvrdoće za provjeru pokazatelja čvrstoće materijala
• Provjera točnosti dimenzija: detekcija koordinatnog mjernog stroja (CMM) kritičnih dimenzija pristajanja, s tolerancijama koje se obično kontroliraju unutar ±1 mm
• Provjera kvalitete površine: Vizualno i penetrantsko ispitivanje (PT) kako bi se osiguralo da nema pukotina, rupa od pijeska i drugih površinskih nedostataka
• Certifikacija sustava upravljanja: ISO9001 sustav upravljanja kvalitetom i ISO14001 certifikat sustava upravljanja okolišem kako bi se osigurala potpuna sljedivost procesa

Produljenje životnog vijeka i strategije održavanja

Čak i uz najkvalitetnije materijale i postupke, ladice za toplinsku obradu imaju ograničen vijek trajanja u teškim radnim uvjetima. Znanstvene strategije održavanja mogu produžiti prosječni vijek trajanja za 30% do 50%.

Uobičajeni načini kvarova i preventivne mjere

Najbolje prakse za svakodnevno održavanje

• Kontrola opterećenja : Opterećenje pojedinačne ladice ne bi trebalo premašiti 85% projektiranog opterećenja kako bi se izbjegla lokalna koncentracija naprezanja koja uzrokuje ranu deformaciju
• Upravljanje temperaturom : Stvarna radna temperatura treba biti najmanje 50°C ispod maksimalne radne temperature materijala kako bi se osigurala sigurnosna granica za slučajno pregrijavanje
• Periodični pregled : Provedite sveobuhvatnu inspekciju svakih 500 ciklusa peći, mjereći deformaciju kritičnih dimenzija; prestati koristiti kada deformacija prijeđe 3 mm
• Čišćenje površine : Odmah uklonite zalijepljene oksidne naslage i naugljičene slojeve kako biste spriječili lokalno ubrzanje korozije i kontaminaciju površine izratka
• Korištenje rotacije : Uspostavite sustav rotacije ladica kako biste dugoročno spriječili pojedine ladice od neprekidnog rada s velikim opterećenjem, uravnotežujući ukupno trošenje

Prilagođeni dizajn: Usklađivanje sa specifičnim zahtjevima procesa

Dok standardizirane posude nude svestranost i ekonomičnost, prilagođeni dizajni mogu značajno poboljšati kvalitetu toplinske obrade i učinkovitost proizvodnje u specifičnim scenarijima procesa.

Kada su potrebne prilagođene ladice

Prilagođeno posude za toplinsku obradu preporučuju se kada se pojave sljedeći uvjeti:

• Radni komadi imaju posebne oblike (kao što su duge osovine, dijelovi tankih stijenki, nepravilni oblici) koji se ne mogu stabilno postaviti na standardne ladice ili rizikuju oštećenje od sudara
• Procesi zahtijevaju strogu ujednačenost temperature (kao što je ±3°C za zrakoplovne dijelove), zahtijevajući optimiziranu strukturu ventilacijske ploče
• Radni vijek postojeće ladice je prekratak, a česta zamjena uzrokuje gubitke u zastoju koji premašuju inkrementalne troškove prilagođavanja
• Automatizirane proizvodne linije zahtijevaju ladice za preciznu suradnju s robotskim rukama i transportnim sustavima
• Proizvodi visoke dodane vrijednosti imaju izuzetno visoke zahtjeve za kvalitetom površine, moraju izbjegavati tragove kontakta s pladnjem

Ključni ulazni parametri za prilagođeni dizajn

Dizajn prilagođenog profesionalnog pladnja zahtijeva od korisnika sljedeće tehničke parametre: vrsta peći i efektivne dimenzije radne zone, maksimalna radna temperatura i zahtjevi za ujednačenošću temperature, pojedinačni komad i ukupna težina obradaka u peći, tip procesne atmosfere (oksidacija/naugljičenje/nitriranje/vakuum), metoda utovara/istovara (ručno/viljuškar/robotska ruka), očekivani ciljni vijek trajanja . Na temelju ovih parametara, inženjeri mogu koristiti analizu konačnih elemenata (FEA) za simulaciju raspodjele toplinskog i mehaničkog naprezanja, optimizirati strukturu i predvidjeti vijek trajanja.
