Kako odabrati pravu vrstu čeličnih odljevaka otpornih na toplinu za industrijske peći?

Temperaturni gradijent: primarni kriterij odabira

Stvarna temperatura komponenti unutar industrijskih peći obično je 50°C do 150°C viša od temperature obratka, a vrsta izvora topline (teško ulje, plin ili električna energija) izravno utječe na jednolikost raspodjele temperature. Degradacija performansi čelika otpornih na toplinu nije linearna, ali pokazuje kritične granične točke:

• 650°C do 900°C Opasna zona : Ovaj raspon je osjetljiv temperaturni pojas za taloženje σ-faze (FeCr intermetalni spoj). Za Fe-Cr-Ni serije legura (kao što su HH, HK), ako ravnoteža sastava nije odgovarajuća, energija udarca može se smanjiti za više od 30% nakon dugotrajne upotrebe na 750°C. Stoga, za komponente koje rade u ovom temperaturnom rasponu pod cikličkim opterećenjem (kao što su rešetkaste ploče u hladnjacima klinkera), Fe-Ni-Cr serija legura s jednofaznom austenitnom mikrostrukturom (kao što su HP, HT) treba dati prednost ili treba dodati dušik i elemente rijetke zemlje kako bi se spriječilo taloženje σ-faze.
• 1000°C i iznad praga otpornosti na oksidaciju : Sadržaj kroma mora biti ≥20% kako bi se stvorio gusti Cr₂O₃ zaštitni film. Prema standardu GB/T 8492-2014, ZG40Cr25Ni20 (poznatiji kao "2520") sadrži 23% do 27% Cr i može raditi stabilno na 1150°C. Obični nehrđajući čelik 304 (18Cr-8Ni) nema dovoljan sadržaj kroma i doći će do pucanja od oksidacije ako se dugotrajno koristi iznad 800°C, te se nikada ne bi trebao zamijeniti namjenskim lijevanim čelicima otpornim na toplinu.
• Kvantitativni odnos između temperature i brzine oksidacije : Za svakih 100°C povećanja temperature, stopa oksidacije može se udvostručiti. Godišnje povećanje težine oksidacije nehrđajućeg čelika 310S je približno 1,2 mg/cm² na 1000°C, ali ta vrijednost može premašiti 2,4 mg/cm² na 1100°C. To znači da povećanje radne temperature HK40 s 1050°C na 1150°C može smanjiti njegov vijek oksidacije za više od 50%.

Granice primjene temperature za tipične stupnjeve

Atmosfera peći: Zanemaren čimbenik kemijskog napada

Atmosfere industrijskih peći mogu se klasificirati u šest vrsta: oksidacijska, redukcijska, neutralna, atmosfera koja sadrži sumpor, karburizirajuća i vakuumska. Vrsta atmosfere izravno određuje način kvara legirajućih elemenata:

Oksidirajuće atmosfere i atmosfere koje sadrže sumpor

Krom je temeljni element otpornosti na oksidaciju u svim legurama otpornim na toplinu. Cr₂O₃ zaštitni film koji stvara ključan je u oksidirajućim atmosferama. međutim, vodena para značajno ubrzava oksidaciju legura s visokim udjelom željeza , s relativno manjim utjecajem na legure s visokim udjelom nikla. U atmosferama koje sadrže sumpor, sulfidi prodiru kroz oksidni film uzrokujući sinergijsku koroziju "sulfidacija-oksidacija". U takvim slučajevima treba odabrati seriju HL (29Cr-20Ni) s visokim udjelom kroma i niskim sadržajem nikla, budući da je otpornost na sulfidaciju bolja od HK serije.

Atmosfere naugljičavanja i otprašivanje metala

U atmosferama naugljičenja (kao što su metan ili propan za pucanje okoline), atomi ugljika infiltriraju se u čeličnu matricu tvoreći krte karbide. Kada sadržaj ugljika premaši 2%, većina legura otpornih na toplinu potpuno gube duktilnost na sobnoj temperaturi. HP serija, zbog visokog sadržaja nikla (33% do 37%) koji smanjuje maksimalnu topljivost ugljika, postaje preferirani izbor za komponente peći za naugljičavanje. Za ozbiljnije "metalno zaprašivanje" — katastrofalna korozija ugljikom koja se događa oko 600°C — iskustvo pokazuje da legure s visokim udjelom nikla kao što su RA333 i lijevani Supertherm imaju najbolje rezultate, dok RA330 i 801H imaju znatno lošije rezultate u ovom okruženju.

Vakuum i redukcijske atmosfere

U atmosferi vodika ili krekiranog amonijaka mora se spriječiti krtost zbog dekarburizacije. Treba odabrati kvalitete s umjerenim sadržajem ugljika (0,35% do 0,50%) i stabilnim elementima koji tvore karbid (kao što su Nb, W). U modificiranim HP-Nb klasama, niobij tvori NbC s ugljikom, sprječavajući gubitak kroma na granicama zrna i inhibirajući vodikovu krtost.

Uvjeti opterećenja: od statičkog oslonca do dinamičkog toplinskog zamora

Načini kvarova čelični odljevci otporni na toplinu u industrijskim pećima ne ovise samo o temperaturi i atmosferi, već su također usko povezani s vrstom opterećenja:

Čvrstoća na pucanje i otpornost na puzanje

Za komponente pod dugotrajnim statičkim opterećenjem (kao što su cijevi peći i vješalice), standard ISO 204:2018 zahtijeva: pri 800°C i naprezanju od 100 MPa, vrijeme loma zbog puzanja mora premašiti 100 000 sati. HP40 (25Cr-35Ni) pokazuje značajno veću otpornost na kidanje od HK40 na 900°C, jer njegov viši sadržaj nikla stabilizira austenitnu matricu i potiče disperziju finih M₂₃C₆ karbida. Ako radna temperatura naraste do 950°C uz opterećenje od 50 MPa, legure na bazi nikla kao što je Inconel 617 zahtijevaju vijek trajanja ≥50 000 sati, pri čemu čelici otporni na toplinu na bazi željeza teško mogu ispuniti zahtjeve.

Toplinski zamor i toplinski šok

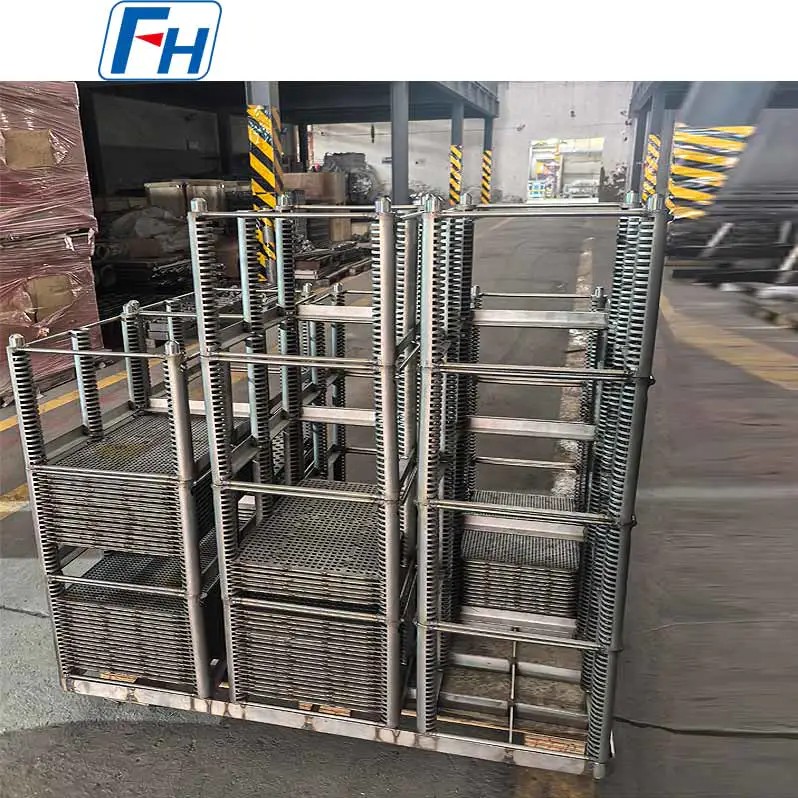

Za komponente koje se suočavaju s čestim ciklusima pokretanja/gašenja ili temperaturnim fluktuacijama (kao što su posude za toplinsku obradu i cijevi za zračenje), toplinski zamor je primarni način kvara. Kroz 1.000 toplinskih ciklusa između 20°C i 800°C mogu se procijeniti stope rasta pukotina. HH Tip 1, zbog svog djelomičnog sadržaja ferita, pokazuje bolju duktilnost u takvim uvjetima od potpuno austenitnog tipa 2; dok serija HT (15Cr-35Ni), zbog visokog sadržaja nikla, ima najbolju otpornost na toplinski udar i može raditi do 1150°C u oksidacijskim uvjetima i 1100°C u redukcijskim uvjetima.

Trošenje i mehanički udar

U okruženjima s erozijom materijala, kao što su cementne rotacijske peći i peći na vratilu za pelete, otpornost na habanje mora se povećati na temelju otpornosti na toplinu. Za ZG40Cr25Ni20, sadržaj ugljika može se povećati na 0,40% do 0,50%, ili se može dodati molibden u tragovima (0,5% do 1,0%) da se formiraju tvrdi karbidi. Nakon zamjene običnog ugljičnog čelika sa ZG40Cr25Ni20 u oblozi cementne peći, životni vijek produljen je sa 6 mjeseci na 3 godine, u potpunosti pokazujući eksponencijalno poboljšanje koje pravilan odabir materijala donosi životnom vijeku.

Standardni sustavi i inženjerska praksa u optimizaciji sastava

Postoje sustavne razlike u specifikacijama sastava za lijevane čelike otporne na toplinu među glavnim globalnim standardnim sustavima. Razumijevanje ovih razlika pomaže u preciznom odabiru materijala:

Kineski standardi (GB/T 8492) i međunarodna usporedna analiza

ZG40Cr25Ni20 naveden u GB/T 8492-2014 odgovara HK40 u ASTM A297, ali s nešto nižim minimalnim sadržajem nikla (18% do 21% u odnosu na 19% do 22%). Kineski standardi nastoje nadoknaditi gubitke performansi zbog smanjenog sadržaja nikla dodavanjem dušika (N, 0,15% do 0,25%) i elemenata rijetke zemlje (RE), čime se kontroliraju troškovi. Na primjer, ZG35Cr24Ni7SiN, kroz ojačavanje čvrstom otopinom dušika, postiže visokotemperaturnu čvrstoću blizu HK40 na 1050°C, ali uz smanjenje troškova materijala za približno 15% do 20%.

ASTM A297 HP serija izmjena

Tradicionalni HP stupnjevi (Cr 24% do 28%, Ni 33% do 37%) razvili su se u nekoliko modificiranih grana:

1. HP-Nb : Dodatak od 0,8% do 1,2% niobija stvara precipitate Nb(C,N), poboljšavajući otpornost na kidanje na 1100°C za 20% do 30%, dok istovremeno poboljšava zavarljivost.
2. HP-Mo : Dodatak od 1,0% do 1,5% molibdena pojačava učinke ojačanja čvrste otopine, pogodno za uvjete s blagom sulfidacijskom korozijom.
3. HP-W-Nb : Kombinirani dodatak volframa (0,5% do 1,0%) i niobija, koji se koristi za radijacijske cijevi peći za krekiranje etilena, sa sinergističkom optimizacijom otpora na karburizaciju i otpora na puzanje.

Ispitivanje sastava i kontrola kvalitete

Odstupanja sastava u čelični odljevci otporni na toplinu značajno utjecati na performanse. Na primjer, sadržaj silicija veći od 3%, iako povećava otpornost na oksidaciju, ozbiljno smanjuje žilavost na sobnoj temperaturi; sadržaj ugljika veći od 0,50% ubrzava visokotemperaturnu krtost. Inženjerska praksa preporučuje korištenje optičke emisijske spektrometrije (OES) ili induktivno spregnute plazme (ICP) za ispitivanje sastava, s kontrolom pogreške unutar ±0,01%. Za kritične komponente također je potrebno 500-satno ispitivanje oksidacije (GB/T 13303-2020), računajući prosječnu brzinu oksidacije V = (g₂ - g₁) / (S · t), u jedinicama g/m²·h.

Ekonomski ustupci: Trošak životnog ciklusa umjesto početne nabavne cijene

Konačna odluka o odabiru materijala mora nadilaziti jediničnu cijenu materijala i izračunati punu cijenu životnog ciklusa (LCC). Uzimajući radiantne cijevi petrokemijske peći za krekiranje etilena kao primjer:

• Odabir HK40 nudi niže početne materijalne troškove, ali zahtijeva zamjenu svake 2 do 3 godine zbog deformacije puzanja ili krtosti od pougljičenja, što rezultira ogromnim gubicima održavanja nakon gašenja.
• Odabir modificiranog HP-Nb povećava početne troškove za otprilike 25% do 30%, ali životni vijek može doseći 5 do 7 godina. Štoviše, zbog smanjenih stopa stanjivanja stijenki, ušteda goriva zbog poboljšane toplinske učinkovitosti može doseći dvostruko veću razliku u troškovima materijala.

U ultravisokom temperaturnom rasponu od 1095°C do 1205°C, iako legure na bazi željeza i nikla kao što su HL, HU i HX imaju veće početne troškove, njihova smanjena učestalost zastoja i rad na održavanju često vraćaju razliku u troškovima materijala unutar 18 mjeseci. Stoga, bit odabira čelika otpornog na toplinu za industrijske peći je pronalaženje optimalne ravnoteže između pet dimenzija: temperatura, atmosfera, opterećenje, vijek trajanja i cijena , umjesto jednostavnog traženja krajnosti bilo kojeg pojedinačnog pokazatelja.
