Koji čelični odljevak otporan na toplinu odabrati za primjenu pri ekstremnim temperaturama?

U sektorima industrijske toplinske obrade i energetske opreme, Serija nikla s visokim sadržajem kroma (Cr25Ni20) čelični odljevci otporni na toplinu pokazuju superiornu otpornost na puzanje i oksidacijsku stabilnost u usporedbi s odljevcima serije srednjeg udjela kroma i niskog nikla (Cr18Ni8) kada rade u dugotrajnim okruženjima iznad 1100°C . Za kritične komponente kao što su valjci za peći, cijevi za zračenje i uređaji za toplinsku obradu koji rade izvan njih 1000°C , odabir materijala od legure nikla s visokim udjelom kroma može produžiti radni vijek komponente za 30% do 50% , značajno smanjujući učestalost neplaniranih zastoja i troškove održavanja.

Razlike u tehničkom pozicioniranju između dvije glavne struje Čelični odljevci otporni na toplinu

Čelični odljevci otporni na toplinu mogu se kategorizirati u dvije glavne grane na temelju sustava legura: austenitni čelici sa srednjim sadržajem kroma i austenitni čelici s visokim sadržajem nikla i kroma. Svaki ima primjenjive scenarije unutar 650°C do 1200°C temperaturni raspon, s osnovnim razlikama koje se očituju u omjerima sastava legure, mikrostrukturnoj stabilnosti i krivuljama degradacije mehaničkih svojstava pri visokim temperaturama.

Serija srednjeg kroma i niskog nikla: isplativa rješenja za visoke temperature

Tipične vrste kao što je serija Cr18Ni8 kontroliraju sadržaj kroma unutar 16% do 20% a sadržaj nikla na približno 8% do 12% . Ovaj sustav održava strukturnu čvrstoću u 650°C do 950°C raspon kroz ojačavanje čvrste otopine i ograničeno taloženje karbida. Njegove prednosti uključuju kontrolirane troškove sirovina i šire prozore procesa lijevanja, što ga čini prikladnim za masovnu proizvodnju relativno jednostavnih temeljnih ploča peći, ladica i niskotemperaturnih dijelova pećnih valjaka.

Međutim, kada radna temperatura prijeđe 1000°C , stabilnost austenitne matrice serija odljevaka sa srednjim sadržajem kroma i niskim sadržajem nikla opada, s ubrzanim stopama taloženja σ faze i krhkih karbida. To rezultira degradacijom otpornosti na visoke temperature preko 40% od početnih vrijednosti nakon 500 sati . Posljedično, ovaj materijal je prikladniji za povremene operacije, velike temperaturne fluktuacije ili pretežno srednje do niske temperaturne uvjete rada.

Serija s visokim udjelom kroma nikla: mjerila performansi pod ekstremno visokim temperaturama

Predstavljen sustavima legura Cr25Ni20, sadržaj kroma je povišen na 24% do 28% , sadržaj nikla doseže 18% do 22% , s dodacima niobija i volframa u tragovima za kontrolu morfologije karbida. Visok sadržaj kroma osigurava stvaranje guste Cr₂O3-Al₂O3 kompozitni oksidni filmovi na površinama, sa stopama rasta u 1100°C samo zračna okruženja jedna trećina oni od srednje krom serije odljevaka.

Visoki udio nikla značajno povećava stabilnost austenitne faze na povišenim temperaturama, potiskujući taloženje σ faze i omogućujući životni vijek puzajućeg loma prekoračen 10 000 sati pod 1050°C pri naprezanju od 100MPa uvjetima. Ovaj je materijal poželjan izbor za radiantne cijevi peći za kontinuirano žarenje, impelere ventilatora peći za naugljičenje i komponente obloge industrijske peći koje rade na 1200°C .

Usporedna analiza ključnih pokazatelja uspješnosti

Kako bi se kvantificirale razlike u performansama između ova dva materijala u stvarnim radnim uvjetima, provode se sustavne usporedbe u četiri dimenzije: otpornost na oksidaciju, otpornost na visoke temperature, otpornost na koroziju i prilagodljivost procesa.

Otpornost na oksidaciju: odlučujući čimbenik za radni vijek na visokim temperaturama

Primarni načini kvara čeličnih odljevaka otpornih na toplinu u visokotemperaturnim zračnim okruženjima uključuju pucanje oksidne naslage i stanjivanje podloge. Podaci ispitivanja izokronalne oksidacije ASTM G54 otkrivaju da nakon 200 sati kontinuiranog izlaganja na zraku od 1100°C , odljevci serije nikla s visokim sadržajem kroma održavaju debljinu oksidnog filma između 12 do 18 mikrometara , dok serijski odljevci sa srednjim sadržajem kroma i niskim sadržajem nikla razvijaju oksidne filmove koji dosežu 35 do 50 mikrometara s evidentnom slojevitošću i ispucalošću.

Mehanizam za stvaranje gustog oksidnog filma leži u preferiranom formiranju kontinuiranih Cr₂O3 slojeva omogućenih visokim sadržajem kroma, dok elementi nikla smanjuju međufazni stres između oksidnog filma i supstrata, minimizirajući odvajanje filma tijekom toplinskog ciklusa. Za uređaje za toplinsku obradu koji imaju česte cikluse grijanja i hlađenja, ova karakteristika može smanjiti stope gubitka težine oksidacijom za preko 60% .

Puzanje pri visokim temperaturama i otpornost na izdržljivost: kvantificirana procjena nosivosti

Puzanje predstavlja najsmrtonosniji način kvara za čelične odljevke otporne na toplinu u uvjetima dugotrajnog opterećenja visoke temperature. GB/T 2039 standardno testiranje izdržljivosti pokazuje:

• Ispod 900°C/80MPa uvjetima, oba materijala prelaze 50 000 sati vrijeme loma s minimalnim odstupanjem performansi;
• Ispod 1050°C/60MPa uvjetima, vrijeme pucanja serije odljevaka sa srednjim sadržajem kroma i niskim sadržajem nikla smanjuje se na približno 8000 sati , dok odljevci serije s visokim udjelom kroma i nikla održavaju preko 25.000 sati ;
• na 1100°C , čvrstoća izdržljivosti serije odljevaka sa srednjim sadržajem kroma i niskim sadržajem nikla postaje neadekvatna za inženjerske primjene, dok odljevci serije s visokim sadržajem kroma i nikla postižu 15 000 sati raskinuti lifetime pod 40 MPa stres.

Ovo odstupanje kvantitativnih podataka izravno određuje granice odabira materijala za kritične nosive komponente kao što su cijevi za zračenje i konzolni valjci za peći.

Mikrostrukturna evolucija i razlike u mehanizmima sloma

Izvedba na visokim temperaturama čelični odljevci otporni na toplinu ne ovisi samo o sastavu legure, već je duboko pod utjecajem mikrostrukturne evolucije tijekom dugotrajne upotrebe. Ponašanje fazne transformacije ova dva materijala unutar identičnih temperaturnih raspona pokazuje temeljne razlike.

Serije srednjeg kroma i niskog nikla: Ogrubljenje karbida i krtost σ faze

Unutar 650°C do 900°C temperaturnom rasponu, karbidi tipa M₂₃C₆ u nizu odljevaka sa srednjim sadržajem kroma i niskim sadržajem nikla kontinuirano se talože duž granica austenitnih zrna, progresivno ogrubljujući s produljenim radnim vijekom. Volumni udjeli karbida na granicama zrna mogu doseći 3% do 5% poslije 1000 sati , ozbiljno slabeći koheziju granica zrna.

Što je još kritičnije, obogaćenost kromom i željezom na graničnim područjima zrna lako stvara krhke σ faza (FeCr intermetalni spoj) . S vrijednostima tvrdoće između HV 900 do 1100 , σ faza raspoređena u mrežnim konfiguracijama duž granica zrna može smanjiti udarnu žilavost na sobnoj temperaturi za preko 70% , istovremeno degradirajući visokotemperaturnu plastičnost. Za komponente peći izložene toplinskom i mehaničkom udaru, krtost σ faze predstavlja primarno usko grlo koje ograničava životni vijek.

Niz s visokim udjelom kroma nikla: stabilna austenitna matrica i kontrolirane faze taloženja

Visok sadržaj nikla proširuje fazno polje austenita na niže temperature, značajno potiskujući kinetiku stvaranja σ faze. U Cr25Ni20 odljevcima, čak i nakon 10 000 sati od 1050°C usluga, volumni udjeli σ faze ostaju kontrolirani ispod 0,5% .

Primarne faze ojačavanja u ovom sustavu su karbonitridi NbC ili M(C,N) tipa, karakterizirani finim veličinama čestica ( 50 do 200 nanometara ), jednoliku raspodjelu i mehanizme ojačanja disperzije koji povećavaju čvrstoću na visokim temperaturama sa znatno nižim stopama ogrubljivanja od M₂C₆. U kombinaciji s odgovarajućim tretmanom otopinom ( 1150°C do 1200°C držanje 2 do 4 sata nakon čega slijedi kaljenje vodom ), odljevci postižu optimizirana stanja raspodjele karbida od početka rada, odgađajući degradaciju performansi.

Scenariji industrijske primjene i smjernice za odlučivanje o odabiru

Na temelju gore navedenih razlika u performansama, primjenjive granice za ove dvije vrste čeličnog lijeva otpornog na toplinu u industrijskoj opremi postale su relativno jasne. Odluke o odabiru trebale bi sveobuhvatno procijeniti radnu temperaturu, karakteristike opterećenja, frekvenciju termičkih ciklusa i zahtjeve za očekivani vijek trajanja.

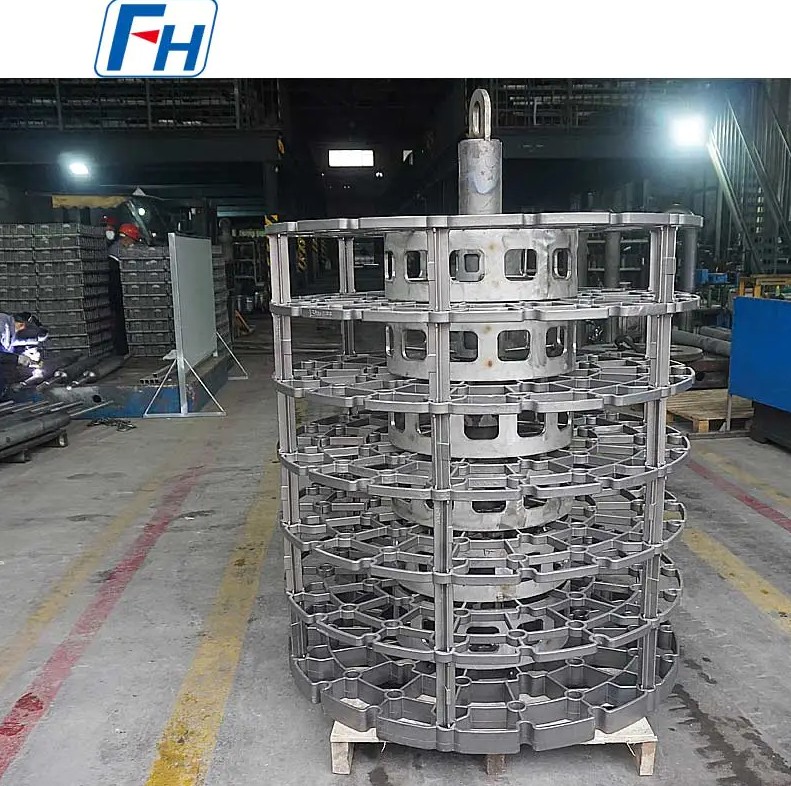

Tipični usporedni slučaj u primjenama učvršćenja za toplinsku obradu

Razmotrite ladice i stupove u proizvodnim linijama za naugljičavanje automobilske opreme: In 930°C karburizirajuće atmosfere , serije učvršćenja sa srednjim sadržajem kroma i niskim sadržajem nikla postižu životni vijek od približno 8 do 12 mjeseci , s primarnim oblicima kvara koji uključuju deformaciju savijanjem i pucanje zbog oksidacije granica zrna. Pri prelasku na materijale serije nikla s visokim udjelom kroma, životni vijek pod istim uvjetima produžuje se na 18 do 24 mjeseca , s prekoračenjem smanjenja deformacije 40% .

Iako odljevci serije s visokim udjelom kroma i nikla uključuju veće početne troškove nabave, sveobuhvatni izračuni koji uključuju učestalost zamjene, gubitke u zastoju i troškove održavanja otkrivaju da njihova ukupni troškovi životnog ciklusa zapravo su smanjeni za 25% do 35% . Ova ekonomska prednost postaje posebno izražena za automatizirane proizvodne linije toplinske obrade koje kontinuirano rade.

Osnove kontrole kvalitete i provjere izvedbe

Bez obzira na odabir materijala, ostvarenje performansi čeličnih odljevaka otpornih na toplinu ovisi o rigoroznim sustavima kontrole kvalitete. Sljedeće stavke inspekcije predstavljaju kritične veze koje osiguravaju da odljevci zadovoljavaju projektirane zahtjeve radnih uvjeta.

Kemijski sastav i metalografsko ispitivanje

Spektroskopska analiza osigurava kontrolu odstupanja glavnih elemenata kao što su krom, nikal i ugljik unutar ±0,5% , s dodacima elemenata u tragovima kao što su niobij i volfram koji se precizno održavaju na ±0,1% . Metalografsko ispitivanje usmjereno je na:

• Razredi veličine zrna austenita (obično zahtijevaju 3 do 6 razreda );
• Morfologija distribucije karbida i volumni udjeli;
• Prisutnost poroznosti skupljanja odljevka, prekomjernih inkluzija ili drugih nedostataka.

Ispitivanje provjere izvedbe na visokim temperaturama

Osim konvencionalnog ispitivanja vlačnosti na sobnoj temperaturi, moraju se dopuniti sljedeće stavke verifikacije na visokim temperaturama:

1. Kratkotrajno vlačno ispitivanje pri visokoj temperaturi (ciljane temperaturne točke: 800°C, 950°C, 1050°C ), mjerenje granice razvlačenja i krivulja degradacije vlačne čvrstoće;
2. Ispitivanje čvrstoće izdržljivosti (izvedeno prema GB/T 2039 ili ASTM E139), dobivanje podataka o vremenu pucanja na ciljanim temperaturama i razinama naprezanja;
3. Testiranje izokronalne oksidacije ( 800°C do 1100°C , vaganje svakog 50 sati ), iscrtavanje kinetičkih krivulja oksidacije i izračunavanje konstanti brzine oksidacije.

Za kritične nosive komponente, preporučuje se povećanje udjela uzorkovanja za 10% do 20% za ispitivanje bez razaranja (radiografsko ili ultrazvučno), osiguravajući da unutarnje dimenzije defekta ne prelaze 5% od wall thickness.

Trendovi razvoja tehnologije i preporuke za odabir materijala

As industrial furnaces evolve toward higher temperatures, longer continuous operation cycles, and more complex atmospheric environments, heat resistant steel casting technology demonstrates the following development trends:

• Dizajn mikrolegiranja : Dodavanje elemenata rijetke zemlje u tragovima (kao što su Ce, La) bazičnim sastavima Cr25Ni20 može dodatno poboljšati zrnate strukture oksidnog filma, smanjujući 1100°C stope oksidacije dodatnim 15% do 20% ;
• Usmjereno skrućivanje i fino zrno lijevanje : Controlling solidification direction and cooling rates to eliminate columnar crystal segregation, enhancing high-temperature endurance strength by preko 20% ;
• Sinergija kompozitnog zaštitnog premaza : Applying aluminide or MCrAlY coatings on casting surfaces to create dual-layer protection systems with high-chromium nickel alloy substrates, pushing ultimate service temperatures to 1250°C .

Za krajnje korisnike, odluke o odabiru materijala trebale bi nadilaziti okvire usporedbe pojedinačnih troškova i uspostaviti modele ocjenjivanja usmjerene na ukupni životni trošak (LCC) . Kada radne temperature prekorače 1000°C ili prekoračenje godišnjih radnih sati 6000 sati , sveobuhvatne prednosti cijene i učinka serija s visokim sadržajem nikla kroma čelični odljevci otporni na toplinu postati potpuno očiti, predstavljajući racionalan izbor za osiguravanje dugotrajnog stabilnog rada opreme.
