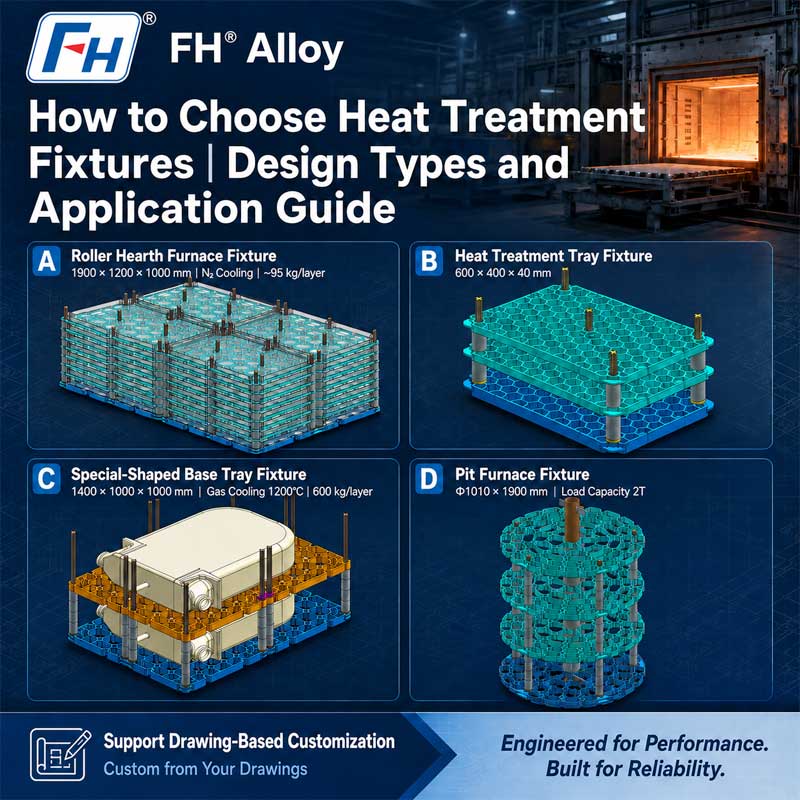

Kako odabrati opremu za toplinsku obradu | Vrste dizajna i Vodič za primjenu

U industrijskoj proizvodnji toplinske obrade, učvršćenja su mnogo više od jednostavnih nosača koji se koriste za pomicanje komponenti ui iz peći.

Pravilno dizajniran uređaj za toplinsku obradu pomaže u kontroli:

• Pozicioniranje komponenti

• Distribucija topline

• Učinkovitost učitavanja

• Dosljednost proizvodnje

• Visokotemperaturna deformacija


Međutim, odabir pravog učvršćenja nije uvijek jednostavan.

Učvršćenje koje dobro funkcionira za komponente male serije možda neće biti prikladno za teške odljevke. Dizajn koji se koristi u konvencionalnoj peći možda neće zadovoljiti zahtjeve procesa vakuumske toplinske obrade.

Točno rješenje ovisi o odnosu između:

• Geometrija obratka

• Vrsta peći

• Raspon temperature

• Način učitavanja

• Proizvodni ciklus

• Materijalna izvedba


Ovaj vodič objašnjava glavne vrste uređaja za toplinsku obradu i kako inženjeri odabiru odgovarajući dizajn za različite industrijske primjene.
FH® Alloy nudi prilagođene uređaje za toplinsku obradu na temelju crteža kupaca, uvjeta u peći i proizvodnih zahtjeva.

Zašto je bitan odabir uređaja za toplinsku obradu
Tijekom toplinske obrade komponente se stalno izlažu visokim temperaturama i toplinskim ciklusima.

Učvršćenje mora zadržati svoju strukturnu funkciju dok podupire radni komad.

Neodgovarajući dizajn učvršćenja može dovesti do:

• Iskrivljenje obratka

• Neravnomjerno zagrijavanje

• Smanjeni kapacitet peći

• Kratak vijek trajanja učvršćenja
• Povećani troškovi proizvodnje


Za proizvođače koji izvode kontinuirane postupke toplinske obrade, performanse učvršćenja izravno utječu na produktivnost.
Dobro dizajnirano učvršćenje mora postići ravnotežu između:
Mehanička čvrstoća Prijenos topline Optimizacija težine Radni vijek

Različiti dizajni učvršćenja za toplinsku obradu i njihova primjena
Postoji nekoliko uobičajenih konfiguracija učvršćenja koje se koriste u industrijskim pećima.
Najbolji izbor ovisi o obliku komponente, zahtjevima procesa i okruženju peći.

Košare za toplinsku obradu: fleksibilna rješenja za serijsku obradu
Košare za toplinsku obradu obično se odabiru za serijsku proizvodnju gdje se više komponenti obrađuje zajedno.

Naširoko se koriste za:

• Mali metalni dijelovi

• Pričvršćivači

• Automobilske komponente

• Strojno obrađeni dijelovi

• Lijevane komponente


Prednosti košara za toplinsku obradu
Učinkovito šaržno učitavanje
Košare omogućuju operaterima umetanje mnogih komponenti u jednom ciklusu peći.
Ovo poboljšava:

• Učinkovitost rukovanja

• Organizacija proizvodnje

• Iskorištenje peći


Dobra cirkulacija topline
Otvorene strukture omogućuju toplini i atmosferi peći da učinkovitije dođu do komponenti.
To pomaže u poboljšanju ujednačenosti temperature tijekom obrade.

Jednostavno rukovanje
Mnoge industrijske košare uključuju:

• Točke podizanja

• Ojačani okviri

• Strukture koje se mogu složiti

• Značajke rukovanja

Ovi dizajni ih čine prikladnima za ponovljena proizvodna okruženja.

Kada odabrati košaru za toplinsku obradu?
Košara je često prikladna kada:

• Više dijelova se obrađuje zajedno

• Geometrija komponenti je relativno jednostavna

• Poželjno je grupno učitavanje

• Potrebna je visoka učinkovitost proizvodnje


Ladice za toplinsku obradu: stabilno pozicioniranje za precizne komponente
Posude za toplinsku obradu osigurati kontroliranu potpornu površinu za komponente koje zahtijevaju organizirano postavljanje.
U usporedbi s košarama, pladnjevi obično pružaju bolju kontrolu pozicioniranja.

Često se koriste za:

• Precizno obrađeni dijelovi

• Ravne komponente

• Komponente alata

• Komponente koje zahtijevaju odvajanje


Ključne značajke dizajna ladica za toplinsku obradu
Ovisno o primjeni, ladice mogu uključivati:

• Mrežasti otvori

• Rebra za ojačanje

• Lociranje točaka

• Potporni blokovi

• Strukture koje se mogu složiti


Zašto se ladice koriste za toplinsku obradu?
Posuda može pomoći:

• Smanjite kretanje dijela

• Održavajte dosljedan razmak

• Spriječite kontakt komponenti

• Poboljšajte ponovljivost procesa


Za aplikacije koje zahtijevaju točnost dimenzija, dizajn ladice može biti kritičan.

Stalci za toplinsku obradu: podrška za velike ili složene komponente
Stalci za toplinsku obradu dizajnirani su za primjene u kojima komponente trebaju specifično pozicioniranje ili podršku na više razina.
Obično se koriste za:

• Duge komponente

• Teški dijelovi

• Veliki sklopovi

• Precizne komponente


Važna razmatranja dizajna regala
Raspodjela opterećenja
Čvrstoća na visoke temperature nije određena samo materijalom.
Struktura mora pravilno rasporediti opterećenja kako bi se spriječilo:

• Savijanje

• Opuštenost

• Lokalna koncentracija naprezanja


Pozicioniranje komponenti
Nosač bi trebao pružati stabilnu potporu istovremeno dopuštajući:

• Kruženje topline

• Toplinska ekspanzija

• Jednostavno učitavanje


Kompatibilnost peći
Dimenzije regala moraju odgovarati:

• Veličina komore peći

• Oprema za utovar

• Proces proizvodnje


Rešetka: Optimiziranje prijenosa topline i težine
Rešetkasti uređaji dizajnirani su s otvorenim strukturama za poboljšanje protoka topline.

Obično se koriste kao:

• Podržavajuće platforme

• Temeljne rešetke

• Međuslojevi

• Strukture košara


Prednosti mrežnih struktura
Ispravno projektirano učvršćenje rešetke može pružiti:

• Smanjena težina učvršćenja

• Poboljšana cirkulacija topline

• Bolji kontakt u atmosferi

• Učinkovito punjenje peći


Međutim, otvorena struktura i dalje mora održavati dovoljnu čvrstoću tijekom rada na visokim temperaturama.

Prilagođena oprema za toplinsku obradu: dizajnirana oko izratka
Standardni dizajni armatura ne mogu uvijek zadovoljiti industrijske zahtjeve.
Za posebne komponente proizvođači često zahtijevaju prilagođena rješenja.

Prilagođeni uređaji razvijeni su prema:

• Dimenzije komponenti

• Kritične lokacije podrške

• Orijentacija učitavanja

• Ograničenja peći

• Zahtjevi procesa


Primjeri prilagođenih aplikacija učvršćenja
Prilagođeni dizajni često se koriste za:

• Zrakoplovne komponente

• Dijelovi turbine

• Veliki odljevci

• Precizni alati

• Komponente od specijalnih legura


Odgovarajući dizajn učvršćenja s vrstom peći
Okolina peći jedan je od najvažnijih čimbenika pri odabiru učvršćenja.

Uređaji za vakuumske peći
Primjene vakuumskih peći zahtijevaju posebnu pozornost na:

• Stabilnost materijala

• Zahtjevi za čistom površinom

• Dimenzijska točnost

• Prijenos topline zračenjem


Vakuumski uređaji obično zahtijevaju optimizirane strukture jer se uvjeti prijenosa topline razlikuju od uobičajenih peći.

Oprema jamske peći
Učvršćenja jamskih peći obično su dizajnirana za okomito opterećenje.
Važna razmatranja uključuju:

• Visina učvršćenja

• Podizna konstrukcija

• Ravnoteža opterećenja

• Pozicioniranje komponenti


Oprema peći s valjkastim ložištem
Kontinuirani sustavi peći zahtijevaju učvršćenja koja mogu raditi zajedno s transportnim mehanizmom.
Razmatranja dizajna uključuju:

• Struktura dna

• Stabilnost tijekom kretanja

• Razmak valjaka

• Ukupna težina utovara


Pribor za peći za naugljičavanje
Procesi naugljičavanja izlažu armature zahtjevnim toplinskim i atmosferskim uvjetima.
Odabir materijala i konstrukcijski dizajn moraju uzeti u obzir:

• Učinci ugljične atmosfere

• Izlaganje visokoj temperaturi

• Dugi radni ciklusi


Odabir pravog materijala za učvršćenje
Dizajn učvršćenja i odabir materijala moraju se razmatrati zajedno.
Uobičajeni materijali otporni na toplinu uključuju:

Nehrđajući čelik 310S
Često odabrano za:

• Posude za peći

• Potporne strukture

• Opće primjene na visokim temperaturama


1.4848 Čelik otporan na toplinu
Obično se koristi kada zahtjevi uključuju:

• Čvrstoća na visoke temperature

• Otpornost na oksidaciju

• Strukturna pouzdanost


1.4849 i 1.4852 Legure
Koristi se za zahtjevnije uvjete koji uključuju:

• Viša temperatura

• Dugi radni vijek

• Bolja otpornost na puzanje


Legure na bazi nikla
Odabrano za primjene koje zahtijevaju višu temperaturu ili teže radne uvjete.

Ključni čimbenici pri odabiru uređaja za toplinsku obradu
Prije odabira dizajna učvršćenja, inženjeri bi trebali procijeniti sljedeće čimbenike.

1. Geometrija obratka
Razmotrite:

• oblik

• Veličina

• Težina

• Kritične površine

• Rizici deformacije


2. Uvjeti peći
Važni parametri uključuju:

• Temperatura

• Atmosfera

• Način grijanja

• Frekvencija ciklusa


3. Zahtjevi za učitavanje
Ocijeni:

• Težina jedne komponente

• Težina serije

• Način učitavanja

• Oprema za rukovanje


4. Očekivani vijek trajanja
Uređaj dizajniran za povremenu uporabu može se razlikovati od onog koji radi neprekidno.
Razmotrite:

• Toplinski ciklusi

• Zahtjevi za održavanje

• Učestalost zamjene


Uobičajene pogreške pri odabiru uređaja za toplinsku obradu
Odabir samo na temelju početnog troška
Jeftiniji uređaj može rezultirati:

• Brža deformacija

• Češća zamjena

• Prekidi u proizvodnji


Ignoriranje uvjeta peći
Uređaj prikladan za zračnu atmosferu možda neće dobro funkcionirati u:

• Vakuumska okruženja

• Atmosfere naugljičenja

• Proizvodnja visokog ciklusa


Korištenje standardnih dizajna za posebne primjene
Složene komponente često zahtijevaju prilagođena rješenja podrške

Proizvodnja učvršćenja za toplinsku obradu po narudžbi od FH® legure
FH® Alloy specijalizirana je za proizvodnju prilagođeni uređaji za toplinsku obradu za primjenu u industrijskim pećima.

Rješenja uključuju:

• Košare za toplinsku obradu

• Posude za peći

• Stalci za toplinsku obradu

• Rešetkasti uređaji

• Prilagođena oprema za podršku

• Uređaji za vakuumsku peć


Proizvodnja se može temeljiti na:

• Crteži kupaca

• Postojeći uzorci

• Specifikacije peći

• Zahtjevi za komponente


Kombinacijom prikladnih materijala, optimiziranih struktura i iskustva u proizvodnji, FH Alloy pomaže kupcima poboljšati performanse peći i pouzdanost učvršćenja.

FAQ
P1: Koja se vrsta uređaja za toplinsku obradu najčešće koristi?
Košare, pladnjevi i police među najčešće su korištenim dizajnom. Najbolji izbor ovisi o radnom komadu i postupku u peći.

P2: Kako odabrati uređaj za toplinsku obradu?
Odabir treba uzeti u obzir dimenzije izratka, vrstu peći, temperaturu, atmosferu, način punjenja i očekivani vijek trajanja.

P3: Mogu li se uređaji za toplinsku obradu prilagoditi?
Da. Većina opreme za industrijske peći prilagođena je prema stvarnim zahtjevima proizvodnje.

P4: Koji su materijali prikladni za visokotemperaturne uređaje?
Uobičajeni materijali uključuju 310S, 1.4848, 1.4849, 1.4852 i druge legure otporne na toplinu.

Zaključak
Odabir odgovarajućeg pribora za toplinsku obradu zahtijeva više od odabira košare, pladnja ili police.

Uređaj mora biti dizajniran u skladu s cjelokupnim radnim okruženjem:

• Uvjeti peći

• Zahtjevi za komponente

• Temperatura

• Način učitavanja

• Materijalna izvedba


Pravilno odabrano učvršćenje može poboljšati učinkovitost proizvodnje, smanjiti rizike od deformacije i pružiti dulji vijek trajanja.
FH® Alloy nudi prilagođene uređaje za toplinsku obradu za industrijske kupce kojima su potrebna pouzdana rješenja za visokotemperaturne peći.
