FH® HR8 uređaji za toplinsku obradu za SECO/WARWICK bunarske peći

Marka: FH®

Certifikacija: ISO9001, ISO14001

Materijal: Čelik otporan na toplinu

Ocjena materijala: HR8

Veličina: φ2000x1750mm odn Prilagođeno prema vašim crtežima

Radna temperatura: 1100 ℃

MOQ: 2 komada

FH® uređaji za toplinsku obradu — otporni na visoke temperature, prilagodljivi uređaji za industrijsku toplinsku obradu tvrtke Wuxi Junteng Fanghu Alloy Technology Co., Ltd., kompatibilni s IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALD, MATTSA, FENGDONG, POWERMAX, CODERE, NABERTHERM, DOWA, CAN-ENG, SANYONG, TENOVA i drugi svjetski brendovi peći.

Kontaktirajte nas
PREV：FH® 2.4879 Košare za punjenje i uređaji za toplinsku obradu za AICHELIN bunarske peći
DALJE：FH® Visokotemperaturni uređaji za peći tipa bunara | Pladnjevi i police od legiranog čelika
  • Parametar
  • Kontaktirajte nas

FH® sustav učvršćenja peći tipa bunara | Osnovna ladica za slaganje košara Rešetka

Ključne prednosti

  • Kompletno sustavno rješenje
    Osnovna ladica srednje košare gornja rešetka – dizajnirano kao integrirani sustav za stabilno slaganje i optimalan protok plina.
  • Nosivost velikog opterećenja
    Pojačane rebraste strukture i potporne noge ravnomjerno raspoređuju težinu – podržavaju visoke hrpe dijelova ili višestruke košare bez središnjeg progiba.
  • Optimizirana cirkulacija plina
    Uzdignute noge na osnovnoj ladici s otvorenim rešetkastim uzorcima omogućuju strujanje vrućeg plina oko svih površina – ravnomjerno zagrijavanje odozdo prema gore.
  • Dugi vijek trajanja
    Precizna izrada i dizajn bez naprezanja otporni su na toplinski zamor, puzanje i atmosferske napade u normalnim radnim uvjetima.
  • Prilagođena konfiguracija
    Okrugli ili pravokutni – točno usklađeni s unutarnjim dimenzijama vaše peći. Segmentirane opcije za velike promjere.


Komponente sustava

komponenta Funkcija Ključna značajka
Osnovna ladica Temelj za cijelu hrpu Povišene noge za protok plina, ojačana rebra za raspodjelu opterećenja
Košare za slaganje Držite i odvojite dijelove Dizajn otvorene mreže, glatki rubovi, sučelje koje se može složiti
Gornja mreža Osigurava gornji sloj Sprječava prevrtanje tijekom rukovanja, zadržavanje težine


Tehničke specifikacije

Parametar Vrijednost
Radna temp. domet 400°C – 1200°C (ovisno o izboru materijala)
Komponente sustava Osnovna ladica za slaganje košara gornja rešetka
Maks. ukupno opterećenje 500 – 2000 kg (ovisno o dizajnu)
oblik Kružni (standardni) ili pravokutni
Standardni promjeri 600 mm, 800 mm, 1000 mm, 1200 mm (dostupno po narudžbi)
Izrada Precizno zavarivanje ili livenje u kalupe
Završna obrada površine Zavareno / prethodno oksidirano / sačmareno
Izbor materijala dostupan je na temelju vaše radne temperature i atmosfere


Zašto odabrati FH® bunarsku opremu za peć?
1. Dizajniran za izazove peći tipa bunara

izazov FH® otopina
Teške hrpe (visoke 2-3 metra) Dizajn visoke čvrstoće ojačanih rebara
Donji sloj neravnomjerno zagrijavanje Uzdignuta stopala otvaraju rešetkaste uzorke
Teška instalacija gornjeg pristupa Segmentirane opcije za velike promjere
Termički ciklički stres Zaobljeni uglovi bez naprezanja

2. Temelj vašeg cjelokupnog tereta
Osnovna ladica podržava sve što je iznad nje. Ako popusti, pukne ili zakaže, cijela je serija ugrožena – dijelovi se mogu prevrnuti, košare se mogu zalijepiti, a zagrijavanje postaje neravnomjerno. FH® bazne ladice dizajnirane su posebno za ovu kritičnu ulogu.

3. Značajke dizajna koje su važne

Značajka korist
Donja strana ojačana rebra Sprječava progib centra pod velikim opterećenjem
Podignuta potporna stopala Omogućuje protok plina ispod donjeg sloja – ravnomjerno zagrijavanje
Glatka gornja površina Stabilna baza za slaganje košara
Uzorak otvorene mreže Maksimalna cirkulacija plina, minimalna toplinska masa
Zaobljeni kutovi (pravokutni) Smanjuje koncentraciju stresa
Segmentirana konstrukcija (veliki promjeri) Jednostavna montaža kroz gornji otvor

4. Čisti rad

  • Prethodno oksidirana ili pjeskarena površina smanjuje početno stvaranje kamenca
  • Glatki završeci zavara sprječavaju oštećenje dijelova i prianjanje kamenca
  • Dijelovi izlaze čišći – smanjuje čišćenje nakon tretmana


Prijave

  • Bunarske / jamske peći za karburizaciju
  • Bunarske peći za karbonitriranje
  • Peći za žarenje bunara
  • Peći za kaljenje bunara
  • Peći za kaljenje dobrog tipa (srednje visoke temperature)
  • Plinske peći za nitriranje bunara
  • Dijelovi: veliki zupčanici, osovine, prstenovi, matrice, alati, teški odljevci, duge cijevi


Tablica razreda materijala:

Čelik otporan na toplinu
/ GB DIN ASTM JIS Kemijski sastav (%) Maksimalna radna temperatura
C Si Mn Kr Ni Nb/Cb Mo ostalo
1 ZG40Cr27Ni4 1.4823 HD SCH11 0,30 - 0,50 ≤2,00 ≤1,00 24.00 - 28.00 sati sati sati 4.00 - 6.00 sati - ≤0,50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0,30 - 0,50 1,00 - 2,50 ≤2,00 19.00 - 23.00 sata sata 8.00 - 12.00 sati - ≤0,50 - 950 ℃
3 ZG30Cr28Ni10 - ON SCH17 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 sati sati 8.00 - 11.00 sati - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0,30 - 0,50 1,00 - 2,50 ≤2,00 24.00 - 27.00 sati 11.00 - 14.00 sati - ≤0,50 - 1050 ℃
5 ZG30Cr28Ni16 - BOK SCH18 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 sati sati 14.00 - 18.00 sati - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23.00 - 27.00 sati sati 19.00 - 22.00 sata - ≤0,50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2,00 ≤2,00 19.00 - 23.00 sata sata 23.00 - 27.00 sati sati - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0,35 - 0,75 ≤2,50 ≤2,00 17.00 - 21.00 sat 37.00 - 41.00 sat - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2,00 ≤2,00 15.00 - 19.00 sati sati 33.00 - 37.00 sati sati sati - ≤0,50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 ≤2,00 ≤2,00 24.00 - 28.00 sati sati sati 33.00 - 37.00 sati sati sati 0,80 - 1,80 ≤0,50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1,00 - 2,50 ≤2,00 18.00 - 21.00 sat 36.00 - 39.00 sati 1,20- 1,80 ≤0,50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1,00 - 2,50 ≤2,00 23.00 - 25.00 sati sati 23.00 - 25.00 sati sati 0,80 - 1,80 ≤0,50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1,00 - 2,50 ≤2,00 24.00 - 28.00 sati sati sati 33.00 - 37.00 sati sati sati - ≤0,50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2,00 19.00 - 21.00 sat 31.00 - 33.00 sata 0,50 - 1,50 ≤0,50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0,35 - 0,75 ≤2,00 ≤2,00 10.00 - 14.00 sati 58,00 - 62,00 sati - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2,00 ≤2,00 15.00 - 19.00 sati sati 64,00 - 68,00 sati - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27.00 - 30.00 sati sati ≤1,00 ≤0,50 ≤0,50 Co: 48,0 - 52,0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27.00 - 29.00 sati - 1,50 - 2,50 ≤0,50 Co: 48,0 - 52,0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1,00 - 2,00 ≤1,50 27.00 - 30.00 sati sati 47,00 - 50,00 sati - ≤0,50 Š:4,0 - 5,5 1200 ℃

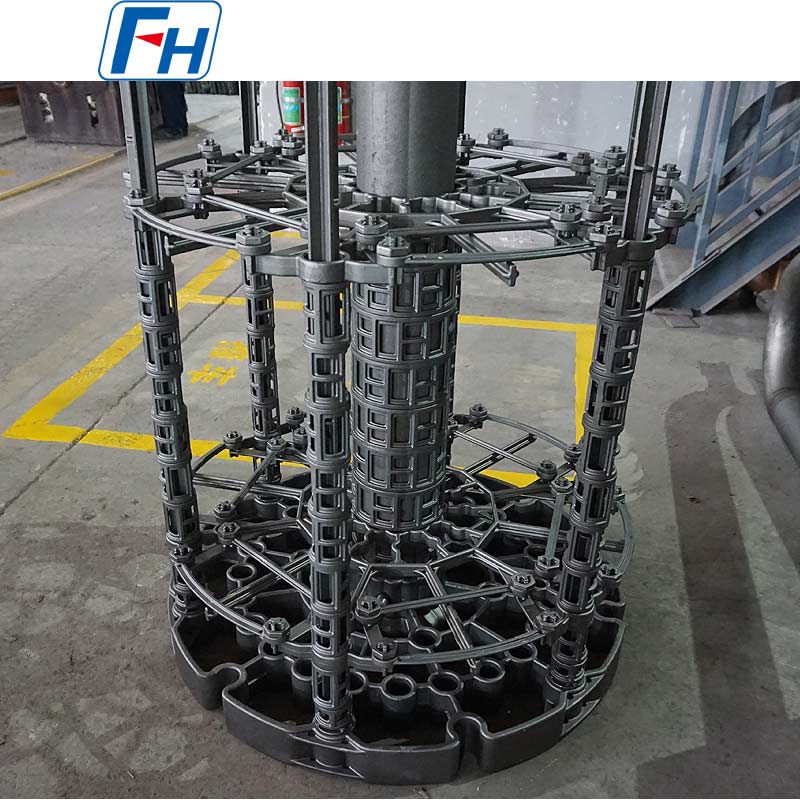

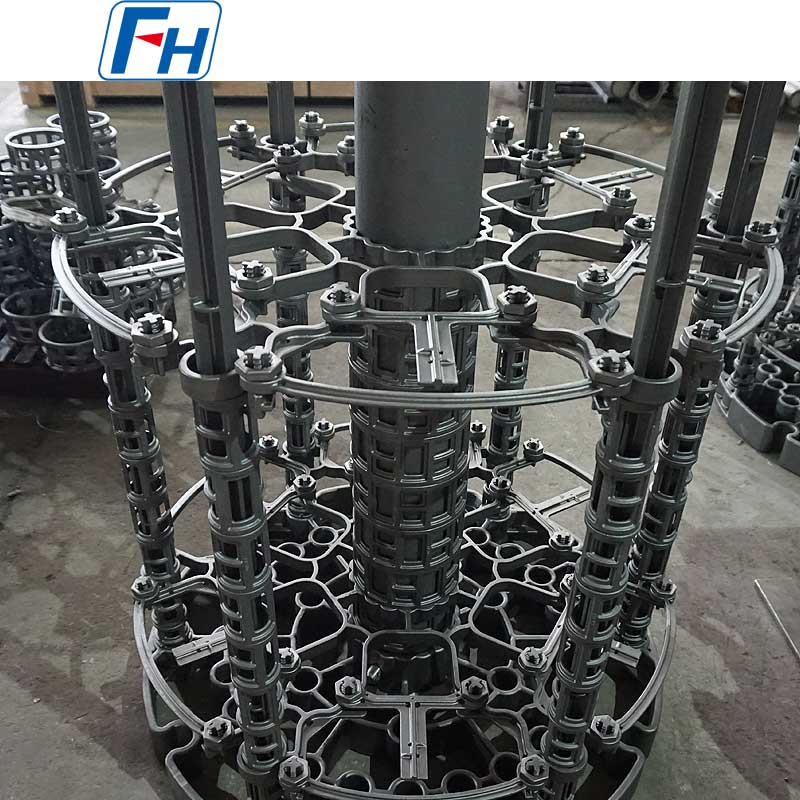

Originalne fotografije FH® uređaja za toplinsku obradu



Proces naručivanja

  • Navedite unutarnji promjer peći (ili D׊), dubinu i način pristupa
  • Podijelite dimenzije dijelova, maksimalnu težinu opterećenja po seriji i radnu temperaturu
  • Navedite atmosferu (naugljičenje, karbonitriranje, žarenje itd.)
  • FH® inženjeri predlažu 3D izgled kompletnog dizajna sustava
  • Potvrdite količine komponenti (jedna osnovna ladica broj košara)
  • Izrada: 15-25 radnih dana
  • Isporuka uključuje: MTC, izvješća o inspekciji, dijagram slaganja, upute za njegu

FAQ:

P: Što uključuje potpuni FH® sustav učvršćenja peći s bušotinama?
O: Osnovna ladica za slaganje košara gornja rešetka – dizajnirana da radi zajedno.

P: Koliko košara mogu složiti?
O: Ovisi o dubini peći. FH® to izračunava za vas tijekom projektiranja.

P: Koliko dugo traju rasporedi?
O: Obično 300–600 ciklusa uz pravilno održavanje i normalne radne uvjete.

P: Možete li po narudžbi izraditi opremu za moju peć?
O: Da – prilagođene veličine, oblici i segmentirani dizajni naša su specijalnost.

P: Koje je vaše jamstvo?
O: 12 mjeseci protiv grešaka u proizvodnji.
