Prilagođene 1.4849 košare za toplinsku obradu za francuskog kupca

Studija slučaja korisnika | Inženjerski dizajn, proizvodnja, inspekcija i isporuka
Lokacija kupca: Francuska
Proizvod: Prilagođena košara za toplinsku obradu
Materijal: 1.4849 Nehrđajući čelik otporan na toplinu
Ukupna visina: 100 mm
Upotrebljiva unutarnja visina: cca. 60 mm
količina: 7 kom
Opseg projekta: Inženjerski dizajn → 3D modeliranje → Proizvodnja → Završna inspekcija → Isporuka
Proizvođač: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® legura)

Pregled projekta
FH® legura primio je upit od francuskog kupca za prilagođene košare za toplinsku obradu proizvedene od 1.4849 nehrđajućeg čelika otpornog na toplinu.
Umjesto isporuke standardne košare za peć, kupac je zahtijevao FH® legura da razvije prilagođenu strukturu prema specificiranom korisnom prostoru i ukupnoj visini.

Ključni dimenzionalni zahtjevi bili su:

• Ukupna visina košare: 100 mm

• Korisna unutarnja visina: približno 60 mm

• Materijal: 1.4849

• količina: 7 pcs

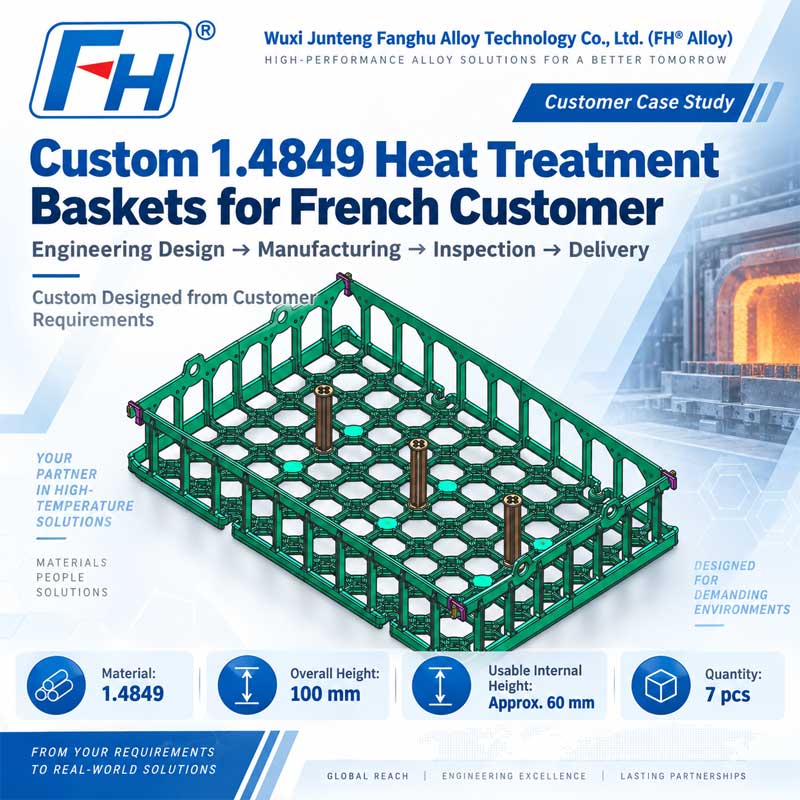

Na temelju ovih zahtjeva, inženjerski tim FH® legura razvio je strukturu košare i dovršio konačni 3D model proizvoda prikazan u ovom slučaju.
Nakon potvrde dizajna, projekt je nastavio kroz proizvodnju, konačnu inspekciju kvalitete i otpremu.

Zahtjevi kupaca
Kupac je trebao relativno niskoprofilnu košaru za toplinsku obradu uz zadržavanje dovoljno korisnog unutarnjeg prostora za utovar izradaka.

Izazov stoga nije bio jednostavno proizvesti košaru s visinom od 100 mm, već postići potrebnu unutarnju upotrebljivu visinu za utovar uz održavanje praktične i stabilne strukture učvršćenja za toplinsku obradu.

Inženjerski dizajn FH® Alloy
Na temelju zahtjeva kupca za dimenzijama, FH® Alloy je razvio prilagođenu košaru s otvorenom nosivom bazom i ojačanim okvirom.

Konačni 3D model uključuje nekoliko važnih strukturnih elemenata.
1. Otvorena osnovna struktura mreže
Dno košare ima otvoreni rešetkasti dizajn.

Ova struktura pomaže u pružanju:

• raspodijeljena podrška obratku,

• smanjena nepotrebna težina košare,

• poboljšana cirkulacija atmosfere peći,

• i praktičan nosivi okvir.


Međusobno povezani potporni dijelovi također pomažu u raspodjeli tereta preko košare umjesto da ih koncentriraju u izoliranim područjima.

2. Bočni okvir niskog profila
Budući da je ukupna visina košare bila ograničena na 100 mm, bočna struktura je morala biti pažljivo projektirana.

Košarica je potrebna za održavanje otprilike:
60 mm korisne unutarnje visine
ostavljajući dovoljno strukturnog dijela za dno, okvir i potporne komponente.
Konačni dizajn stoga uravnotežuje:
Ukupna visina upotrebljivog prostora za utovar Strukturna stabilnost
umjesto jednostavnog povećanja visine bočne stijenke.

3. Ojačana periferna struktura
Okolni okvir daje dodatnu krutost košari.
Konačni model koristi okomito poduprte bočne dijelove povezane s osnovnom strukturom, pomažući u održavanju geometrije košare tijekom rukovanja i servisiranja peći.
Bočna struktura također pomaže u sprječavanju pomicanja obratka izvan područja utovara.

4. Unutarnja potpora / točke pozicioniranja
Konačni dizajn uključuje nekoliko okomitih unutarnjih položaja potpore.
Ove značajke mogu pomoći u:
pozicioniranje učvršćenja,
unutarnja podrška,
zahtjevi za slaganje ili sastavljanje,
i održavanje potrebnog strukturnog odnosa između komponenti košare.
Njihove su lokacije ugrađene u 3D model tijekom faze projektiranja, a ne dodane nakon proizvodnje.

Zašto je odabran 1.4849
Kupac je za ovaj projekt odredio nehrđajući čelik 1.4849 otporan na toplinu.
1.4849 se obično koristi za komponente industrijskih peći i alate za toplinsku obradu gdje se zahtijevaju performanse na povišenim temperaturama.

Za primjenu u košarama za peći, materijal nudi prednosti kao što su:

• dobra otpornost na visoke temperature,

• otpornost na oksidaciju,

• toplinska stabilnost,

• i prikladnost za ponovljene cikluse toplinske obrade.


Međutim, za alate za toplinsku obradu sam izbor materijala nije dovoljan.
Struktura košare, debljina presjeka, raspored nosača i raspodjela opterećenja također igraju važnu ulogu u određivanju izvedbe usluge.
Iz tog razloga FH® Alloy zajedno procjenjuje materijal i strukturu tijekom procesa projektiranja učvršćenja.

Od zahtjeva kupca do konačnog 3D modela
Projekt je započeo prema dimenzijama i materijalnim zahtjevima kupca.
FH® Alloy je zatim ove zahtjeve pretvorio u dizajn košare spreman za proizvodnju.

Tijek inženjerskog rada uključivao je:
Zahtjevi kupaca
↓
Dimenzionalna analiza
↓
Strukturni dizajn
↓
3D modeliranje
↓
Potvrda dizajna
↓
Proizvodnja
Konačni 3D model omogućio je kupcu i timu za proizvodnju FH® legure da jasno pregledaju strukturu košare prije proizvodnje.

Proizvodnja Process
Nakon što je dizajn potvrđen, FH® Alloy je nastavio s proizvodnjom 7 prilagođenih košara za toplinsku obradu.
Proizvodni proces je kontroliran prema odobrenom dizajnu, pri čemu je pozornost posvećena:

• ukupne dimenzije,

• strukturna geometrija,

• položaji spojeva,

• poravnanje okvira,

• i konačno stanje montaže.


Cilj je bio osigurati da gotove košare odgovaraju inženjerskom modelu i zahtjevima kupaca.

Konačna inspekcija kvalitete
Prije otpreme, FH® Alloy izvršio je završnu inspekciju dovršenih košara.
Inspekcija je usmjerena na ključne stavke uključujući:
Dimenzionalna inspekcija
Provjera glavnih dimenzija košare, uključujući navedenih 100 mm ukupne visine i potrebnog unutarnjeg prostora za utovar.
Strukturna inspekcija
Provjera okvira košare, osnovne konstrukcije, potpornih elemenata i spojnih područja.
Pregled izgleda
Provjera ukupne kvalitete izrade i stanja površine.
Sukladnost crteža
Gotovi proizvodi su provjereni prema odobrenom inženjerskom projektu prije otpreme.
Tek nakon završne inspekcije košare su pripremljene za isporuku.

Specifikacije projekta

Istaknuti projekti
Inženjerski dizajn po narudžbi
Struktura je razvijena prema stvarnim zahtjevima kupaca, a ne prilagođena standardnoj košari.
Struktura niskog profila od 100 mm
Košara je konstruirana tako da zadrži kompaktnu ukupnu visinu dok pruža približno 60 mm unutarnjeg korisnog prostora.
1.4849 Materijal otporan na toplinu
Navedeni materijal odabran je za zahtjevne primjene toplinske obrade.
Kompletna izvedba projekta
FH® Alloy upravlja kompletnim radnim procesom:
Dizajn → 3D crtež → Proizvodnja → Inspekcija → Otprema
Proizvodnja malih serija po narudžbi
Ukupno je proizvedeno 7 košara prema nacrtu kupca.

Više od proizvodnje od izrade do tiska
Mnogi dobavljači opreme za toplinsku obradu proizvode samo prema dovršenim nacrtima kupaca.
Za ovaj francuski projekt FH® Alloy podržavao je kupca od faze projektiranja.
Kupac je dao ključne zahtjeve dimenzija i materijala, a FH® Alloy je razvio strukturu košare i konačni 3D model prije pokretanja proizvodnje.

Ova mogućnost nam omogućuje da podržimo klijente koji trebaju:

• razvoj novog pribora,

• strukturna optimizacija,

• prilagođene dimenzije košare,

• posebne visine utovara,

• alati za peći specifični za materijale,

• i male količine prilagođene proizvodnje.


Prilagođena košara za toplinsku obradus by FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® legura) designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

• Košare za toplinsku obradu

• Posude za peći

• Uređaji za toplinsku obradu

• Uređaji za vakuumske peći

• Kontinuirane košare peći

• Oprema jamske peći

• Alati za peći koji se mogu složiti

• Prilagođene komponente od legure otporne na toplinu


Kupci mogu pružiti potpuni crtež ili jednostavno dati ključne informacije o projektu kao što su:
Vrsta peći Veličina košare Radna temperatura Opterećenje Materijal Informacije o radnom predmetu
FH® Alloy zatim može razviti prilagođeno rješenje alata za peći.

Trebate prilagođenu košaru za toplinsku obradu?
Ako standardna košara za peć ne odgovara vašem prostoru za utovar ili postupku toplinske obrade, FH® Alloy može dizajnirati košaru na temelju vaših stvarnih zahtjeva.

Za inženjersku procjenu navedite:

• vrsta peći,

• dimenzije košare,

• korisna unutarnja visina,

• radna temperatura,

• potrebno opterećenje,

• postupak toplinske obrade,

• materijalni zahtjev,

• dimenzije obratka,

• količina utovara,

• i postojeće fotografije ili crteže uređaja ako su dostupni.


FH® Alloy podržava prilagođene alate za toplinsku obradu od inženjerskog dizajna do proizvodnje i konačne isporuke.
