Prilagođene 2.4879 posude za toplinsku obradu u vakuumskoj peći za slovenskog kupca
Studija slučaja korisnika | Strukturalni redizajn, proizvodnja i isporuka
Lokacija kupca: Slovenija
Proizvod: Prilagođene posude za toplinsku obradu u vakuumskoj peći
Materijal: 2.4879 Legura otporna na toplinu
Maksimalna temperatura: 1060°C
Metoda hlađenja: Hlađenje dušičnim plinom od 3 bara
Potrebna nosivost: 250 kg po posudi
količina: 1 donja ladica 2 srednje ladice
Opseg projekta: Inženjerski redizajn → 3D modeliranje → Proizvodnja → Završna inspekcija → Isporuka
Proizvođač: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® legura)

Pregled projekta
FH® Alloy primio je upit od slovenskog kupca za prilagođene posude za toplinsku obradu u vakuumskoj peći proizvedene od legure 2.4879 otporne na toplinu.

Kupac je prethodno pregledao jedan od naših predloženih koncepata ladica, ali je izvorno rješenje smatrao preteškim za njegovu primjenu. Za novi projekt, zatražili su od FH® Alloy da redizajnira ladice, a istovremeno ispunjava zahtjeve za zahtjevnim opterećenjem od 250 kg po ladici.

U isto vrijeme, kupac je zahtijevao da nove ladice koriste povećanu debljinu presjeka u usporedbi s početnim dimenzionalnim konceptom.

Ovo je stvorilo važan inženjerski izazov:
Kako poboljšati sposobnost nosivosti i strukturnu stabilnost bez oslanjanja samo na prekomjerni materijal i nepotrebnu težinu.
Na temelju kupčevih uvjeta peći, zahtjeva punjenja i ciljanih dimenzija, FH® Alloy je razvio dva nova dizajna ladica:

• 1 donji pleh

• 2 srednja pleha


Konačni 3D modeli zatim su korišteni kao osnova za proizvodnju, konačnu inspekciju i otpremu.

Zahtjevi kupaca
Kupac je dao sljedeće zahtjeve za rad i dizajn:

Izvorno tražene dimenzije bile su:
Donja ladica:
1100 × 60 × 25 mm
Međuladice:
550 × 880 × 25 mm
Nakon daljnjeg inženjerskog pregleda i rasprave s klijentima, konačni dizajni su revidirani.

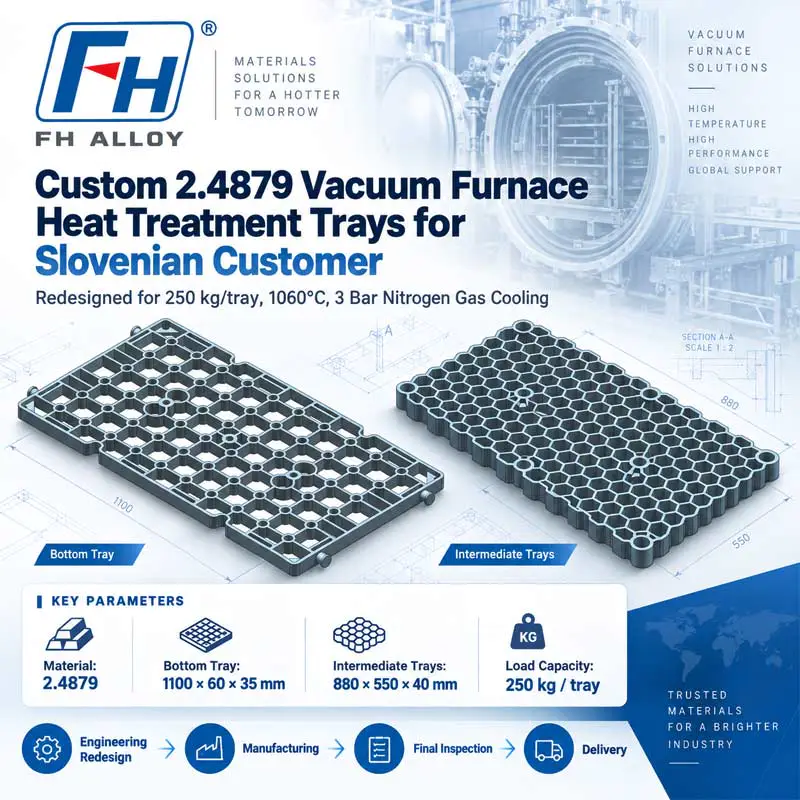

Konačne projektirane dimenzije
Donja ladica
Konačna veličina:
1100 × 60 × 35 mm
količina:
1 kom
Ovaj dizajn je prikazan u prvom 3D modelu.

Srednje ladice
Konačna veličina:
880 × 550 × 40 mm
količina:
2 kom
Ovaj dizajn je prikazan u drugom 3D modelu.
Povećane dimenzije sekcija uključene su u konačne nacrte na temelju ažuriranih zahtjeva kupca za čvrstoćom konstrukcije i nosivošću od 250 kg po ladici.

Inženjerski izazov: težina u odnosu na nosivost
Jedan od najvažnijih aspekata ovog projekta bio je odnos između težine ladice i izvedbe konstrukcije.
Kupac je prethodno preporučeno rješenje s pladnjem smatrao preteškim.

Međutim, za novi dizajn također su zahtijevali:

• veća nosivost,

• deblji konstruktivni dijelovi,

• stabilne performanse na 1060°C,

• i otpornost na ponovljene cikluse hlađenja dušikom.


Jednostavno dodavanje više materijala ne bi bilo idealno inženjersko rješenje.
FH® Alloy se stoga usredotočio na poboljšanje strukturne učinkovitosti ladice, a ne na povećanje mase bez kontrole.

Dizajn potreban za uravnoteženje:
Težina ladice Debljina presjeka Otpornost na visoke temperature 250 kg Nosivost

Radni uvjeti vakuumske peći
Posude su namijenjene za vakuumsku toplinsku obradu na temperaturama do:
1060°C
nakon čega slijedi:
Hlađenje dušikom od 3 bara
Ovo radno okruženje postavlja zahtjevne zahtjeve na alate za peći.

Posude moraju održavati strukturnu stabilnost tijekom:

• grijanje na visokim temperaturama,

• namakanje,

• nosivost na temperaturi,

• hlađenje dušičnim plinom,

• i ponovljeni termalni ciklusi.


Ti su faktori uzeti u obzir tijekom faze redizajna.

Zašto je korišten 2.4879
Kupac je naveo 2,4879 za projekt.
2.4879 koristi se u zahtjevnim industrijskim primjenama pri visokim temperaturama gdje su potrebne dobre toplinske i mehaničke performanse.

Za alate za peći, izbor materijala mora se uzeti u obzir zajedno sa konstrukcijskim dizajnom jer se čak i prikladna legura za visoke temperature može deformirati ako:

• sekcije su preslabe,

• nepodržani rasponi su predugi,

• opterećenja su koncentrirana,

• ili geometrija ladice nije optimizirana.


Za ovaj projekt, FH® Alloy je stoga tretirao materijal i strukturu kao jedan inženjerski sustav.

Donja ladica Design
Prvi konačni dizajn je donja ladica.
Pladanj koristi otvorenu nosivu strukturu s više međusobno povezanih potpornih dijelova.

Dizajn uključuje:

• ojačana perimetralna struktura,

• raspoređena nosiva rebra,

• više točaka podrške,

• i namjenska područja povezivanja/pozicioniranja.


Cilj je bio rasporediti opterećenje od 250 kg po ladici i smanjiti prekomjernu koncentraciju naprezanja tijekom rada na visokim temperaturama.

Dizajn srednje ladice
Drugi dizajn je međuladica, s konačnom veličinom:
880 × 550 × 40 mm
Pladanj ima gustu strukturu otvorenih ćelija.

Ovaj dizajn pomaže kombinirati:

• raspodjela opterećenja,

• smanjena nepotrebna čvrsta masa,

• cirkulacija atmosfere peći,

• dostupnost plinskog hlađenja,

• i strukturna potpora.


Geometrija je razvijena posebno za kupčev zahtjev za raspored punjenja peći.

Dizajn otvorene strukture za hlađenje dušikom
Budući da se ladice koriste s hlađenjem dušikom od 3 bara, važan je otvoreni strukturni raspored.
Dizajn otvorenih ćelija omogućuje rashladnom plinu da prolazi kroz ladicu učinkovitije od zatvorene ili previše čvrste strukture.

Ovo može podržati:

• ravnomjernija cirkulacija plina,

• učinkovitije hlađenje oko opterećenih dijelova,

• i smanjene nepotrebne opstrukcije unutar peći.


Otvorena struktura također pomaže smanjiti potrošnju materijala u usporedbi s potpuno čvrstim pladnjem.

Dizajnirano za 250 kg po ladici
Kupac je posebno zahtijevao:
Nosivost 250 kg za svaki pladanj
Ovaj je zahtjev bio središnji za redizajn.

FH® Alloy procijenio je nosivu strukturu na temelju:

• geometrija ladice,

• distribucija podrške,

• debljina presjeka,

• materijal,

• i radnim uvjetima na visokim temperaturama.


R Osim što se brojka od 250 kg tretira samo kao statičko opterećenje sobne temperature, struktura je razvijena imajući na umu stvarnu primjenu peći.

Od povratnih informacija kupaca do konačnog dizajna
Ovaj projekt pokazuje kako se povratne informacije kupaca mogu pretvoriti u novo inženjersko rješenje.
Proces je započeo s prethodnim konceptom koji je kupac smatrao preteškim.

Zatim je uslijedio novi razvojni proces:
Prethodne povratne informacije o dizajnu
↓
Novi zahtjev za učitavanje
↓
Ažurirani zahtjevi za debljinu
↓
Pregled stanja vakuumske peći
↓
Strukturni redizajn
↓
Konačni 3D modeli
↓
Proizvodnja
↓
Završna inspekcija
↓
Dostava
Ovaj pristup omogućio je FH® Alloy-u da razvije novo rješenje, a ne jednostavno reproduciranje ranijeg koncepta.

Proizvodnja
Nakon što su konačni dizajni potvrđeni, FH® Alloy je nastavio s proizvodnjom:

• 1 donji pleh

• 2 srednja pleha


Sve komponente su proizvedene prema odobrenim inženjerskim modelima i zahtjevima kupaca.

Proizvodnja usmjerena na kontroling:

• dimenzijska točnost,

• strukturna geometrija,

• kritična područja podrške,

• i ukupnu usklađenost s konačnim dizajnom.


Završna inspekcija kvalitete
Prije otpreme, FH® Alloy izvršio je završnu inspekciju dovršenih ladica.
Inspekcija je uključivala:
Dimenzionalna inspekcija
Provjera glavnih dimenzija i visina presjeka prema odobrenim crtežima.
Strukturna inspekcija
Provjera nosive strukture, potpornih područja i ukupne geometrije ladice.
Pregled izgleda
Pregled ukupnog stanja proizvodnje i kvalitete površine.
Sukladnost crteža
Potvrda da gotove ladice odgovaraju odobrenim 3D inženjerskim nacrtima.
Nakon obavljenog pregleda ladice su pripremljene za otpremu slovenskom kupcu.

Specifikacije projekta

Istaknuti projekti
Redizajn temeljen na povratnim informacijama kupaca
Nove ladice razvijene su nakon što je kupac prethodni koncept smatrao preteškim.
250 kg Potreban teret
Svaka je ladica redizajnirana kako bi zadovoljila potrebnu nosivost od 250 kg.
Povećana strukturna debljina
Konačni dizajn uključuje povećanu debljinu presjeka u skladu s ažuriranim zahtjevima kupca.
Primjena vakuumske peći
Posude su dizajnirane za rad na 1060°C i hlađenje dušikom od 3 bara.
Kompletna izvedba projekta
FH® Alloy je upravljao cijelim procesom:
Inženjerski redizajn → 3D modeliranje → Proizvodnja → Inspekcija → Otprema

Više od standardne ladice za peć
Ovaj projekt pokazuje zašto se prilagođeni alati za peći ne bi trebali birati samo prema vrsti materijala ili vanjskim dimenzijama.

Uspješan dizajn ladice mora uzeti u obzir:

• radna temperatura,

• način hlađenja,

• opterećenje obratka,

• vlastita težina pladnja,

• strukturna debljina,

• izgled podrške,

• i rizik dugotrajne deformacije.


FH® Alloy kombinira ove parametre pri razvoju prilagođenog alata za toplinsku obradu.
