FH® 310s zavarene lopatice ventilatora za visokotemperaturne peći

FH® Zavarene lopatice i impeleri ventilatora | Cirkulacija visokotemperaturne peći

Ključne prednosti

• Precizno lasersko zavarivanje
  Hibridni laserski TIG postupak zavarivanja – minimalan unos topline, puna penetracija i šavovi bez prskanja koji su otporni na pucanje uslijed toplinskog zamora.
• Otpornost na visoke temperature
  Izrađen od legura otpornih na toplinu – održava geometriju oštrice i strukturni integritet na radnoj temperaturi peći do 1150°C.
• Dinamičko balansiranje
  Svaki impeler je dinamički balansiran prije isporuke (ISO 1940 G6.3 ili bolji) – smanjuje vibracije, produljuje vijek trajanja ležaja i osigurava tihi rad.
• Prilagođeni profili oštrice
  Radijalni, unatrag zakrivljeni, naprijed zakrivljeni ili aksijalni protok - dizajniran za vaše specifične zahtjeve protoka zraka i tlaka.
• Robusna konstrukcija
  Ojačani priključci noža za glavčinu i zavareni spojevi s smanjenim naprezanjem – podnosi toplinske cikluse i visoke centrifugalne sile.



Tehničke specifikacije

Zašto odabrati FH® zavarene lopatice ventilatora?
1. Kritična uloga cirkulacijskih ventilatora
U pećima za toplinsku obradu, cirkulacijski ventilatori su srce ujednačenosti temperature. Loše izrađene lopatice ventilatora:

• Stvaraju vibracije koje oštećuju ležajeve i nosače motora
• Stvaranje neravnomjernog protoka zraka – temperaturne varijacije u teretu
• Pukotina na zavarenim spojevima - moguć je katastrofalan kvar
• Deformirati se na temperaturi – smanjena učinkovitost i povećana potrošnja energije

FH® zavareni rotori rješavaju ove probleme.

2. Vodič za odabir materijala

3. Proizvodni proces

Dostupne vrste oštrica

Prijave
Vrste peći:

• Krovni cirkulacijski ventilatori kutijaste peći
• Recirkulacijski ventilatori jamskih peći
• Donji ventilatori za automobile
• Cirkulacija zvonaste peći
• Kontinuirani ventilatori s poprečnim strujanjem peći
• Cirkulacija peći za kaljenje
• Ventilatori peći za žarenje
• Ventilatori peći za sinteriranje
• Cirkulacija peći za sušenje

Industrije:

• Radionice za toplinsku obradu
• Proizvodnja automobilskih dijelova
• Zrakoplovna toplinska obrada
• Kovanje i ljevaonica
• Obrada čelika i aluminija
• Peći za keramiku i staklo
• Peći za kemijsku obradu

Tablica razreda materijala:

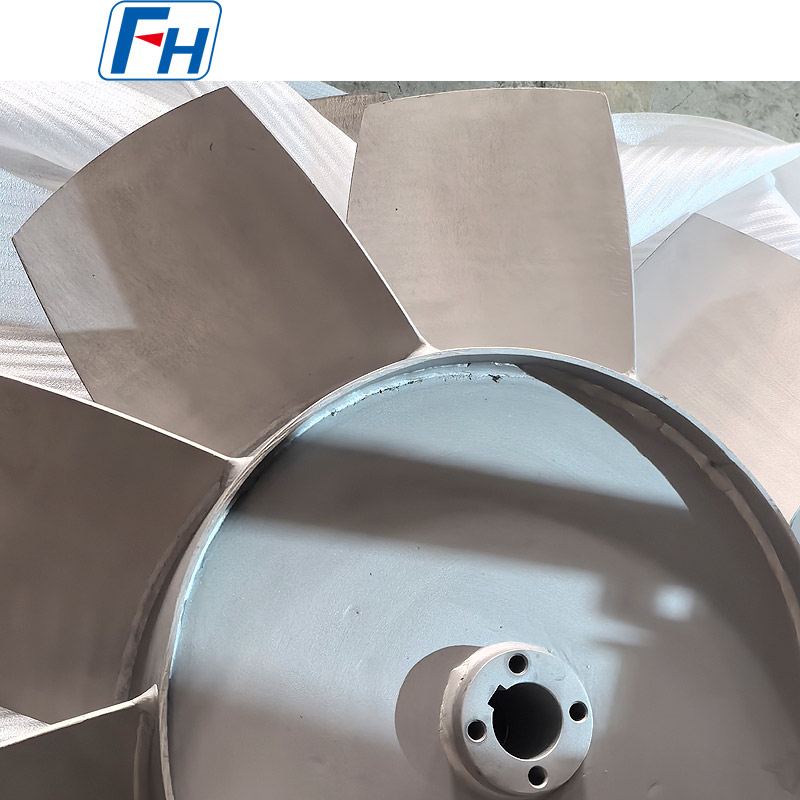

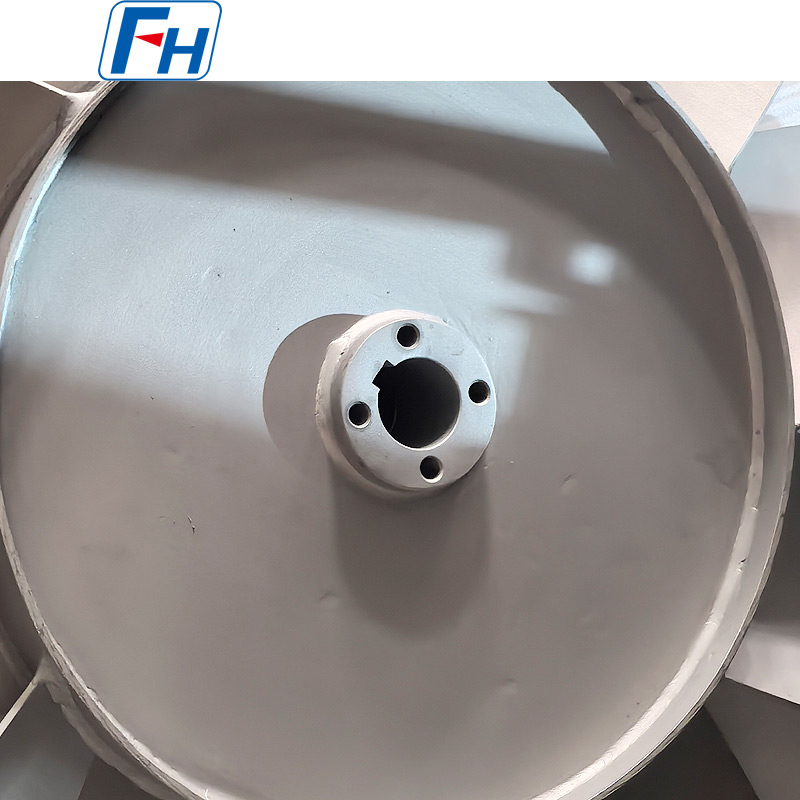

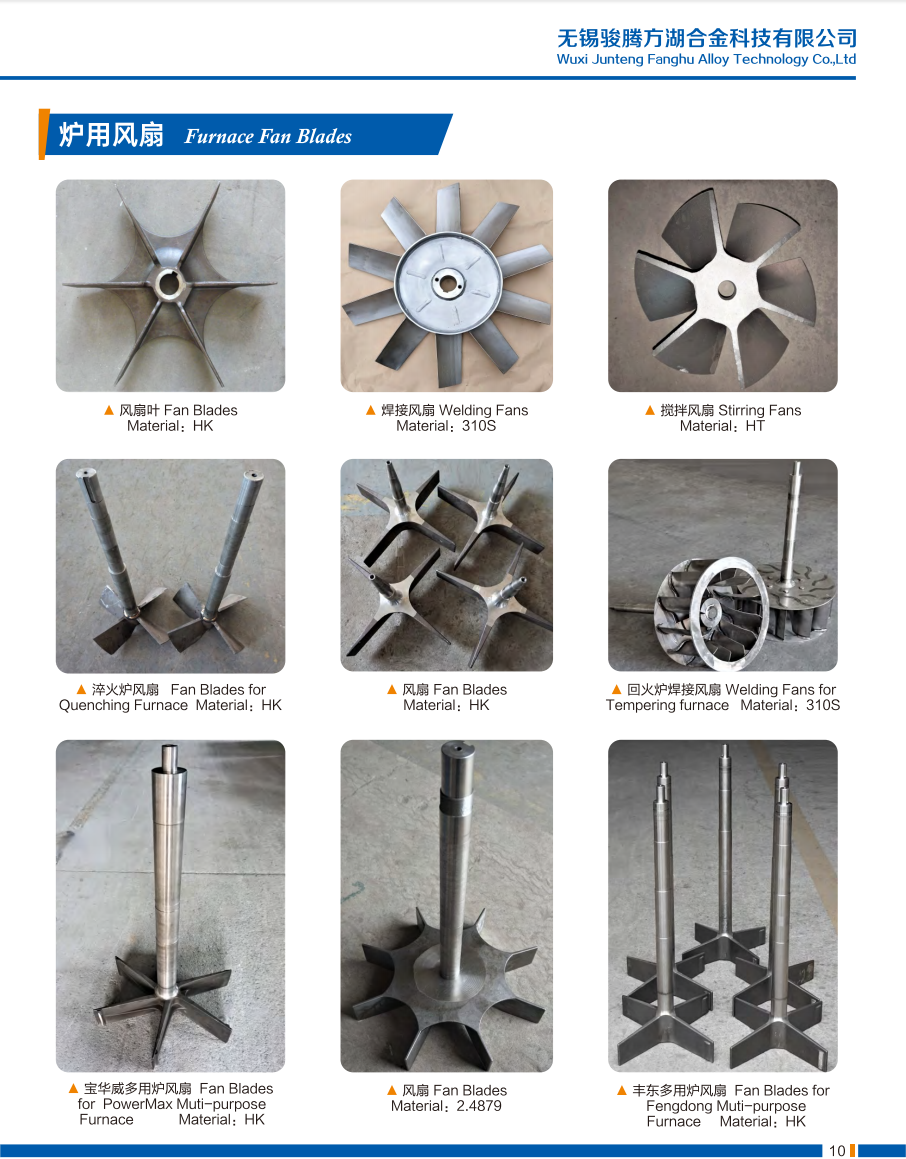

Originalne fotografije FH® zavarenih lopatica ventilatora

Proces naručivanja
1. Osigurajte:

• Postojeći crtež ili dimenzije ventilatora (promjer, veličina osovine, tip lopatice)
• Radna temperatura i atmosfera
• Snaga motora i RPM
• Željena klasa materijala (ili dopustite da preporučimo)
• Potreban stupanj balansiranja (G6.3 standard, G2.5 izborno)

2. FH® predlaže:

• Preporuka materijala na temelju vaših uvjeta
• Optimizacija profila oštrice za učinkovitost
• CAD crtež za odobrenje
• Cijena i vrijeme isporuke

3. Proizvodnja: 10–25 radnih dana

4. Dostava uključuje:

• Izvješće o dinamičkom balansiranju
• Potvrda o ispitivanju materijala (MTC)
• Izvješće o pregledu dimenzija
• Vodič za postavljanje i održavanje

FAQ:

P1: Koliko će trajati FH® zavarene lopatice ventilatora?
O: Životni vijek ovisi o temperaturi i atmosferi. Tipična očekivanja: 310S na ≤700°C: 5–10 godina; 1.4849 na 950°C: 2–5 godina; Inconel na 1050°C: 1–3 godine. Preporuča se redovita kontrola svakih 6-12 mjeseci.

P2: Koji materijal preporučujete za moju peć?
O: Za ≤700°C kaljenje: 310S. Za pougljičenje na 950°C: 1,4849. Za >1000°C ili agresivne atmosfere: Inconel 600/625. FH® daje besplatne preporuke za materijale na temelju vaših specifičnih uvjeta.

P3: Zašto je važno dinamičko balansiranje?
O: Neuravnotežene lopatice ventilatora uzrokuju trošenje ležajeva, vibracije peći, buku, smanjenu učinkovitost i rizik od pucanja. FH® balansira svaki set na minimum ISO 1940 G6.3 (dostupan G2.5) i uključuje izvješće o balansiranju.

P4: Možete li popraviti ili obrnuti inženjering mojih postojećih lopatica ventilatora?
O: Da. Za popravak: možemo ponovno zavariti pukotine ili zamijeniti oštećene oštrice. Za obrnuti inženjering: pošaljite nam svoje istrošene oštrice ili crteže - izmjerit ćemo, poboljšati materijal ako je moguće i proizvesti izravnu zamjenu.

P5: Koje je vaše jamstvo?
O: 12 mjeseci za nedostatke u proizvodnji (pukotine u zavarivanju, nedostaci materijala, problemi s balansiranjem). Normalno trošenje, toplinski zamor i korozija nisu pokriveni – ali FH® će preporučiti pravi materijal za vaše uvjete kako bi se produžio vijek trajanja.
