FH® glava za guranje + sklop lanca | Sustav kontinuiranog pogona peći

Sklop lanca s potisnom glavom FH® | Pogon peći i transportni sustav za teške uvjete rada

Ključne prednosti

• Integrirani sustav lanca za potisnu glavu
  Dizajniran kao cjeloviti sklop – savršen spoj između potisne glave, lančanih dodataka i pogonskog lančanika.
• Visoki kapacitet potisne sile
  Pojačani dizajn glave za guranje podnosi velika potisna opterećenja – pomiče teške hrpe ladica kroz peć bez savijanja ili lomljenja.
• Otporan na toplinu i habanje
  Visokotemperaturne legure i specijalizirana toplinska obrada – otporne su na toplinsko izobličenje, abraziju i oksidaciju u okruženju peći.
• Precizni lančani pogon
  Precizno obrađene igle, čahure i bočne ploče – glatko zahvaćanje, smanjeno istezanje i dug radni vijek.
• Prilagođene konfiguracije
  Bilo koja veličina glave za guranje, nagib lanca, duljina i razmak pričvršćivanja - dizajnirano za vaš specifični raspored peći i dimenzije ladice.

Tehničke specifikacije

Komponente sustava

Zašto odabrati sklopove lanaca s potisnom glavom FH®?
1. Kritična uloga u kontinuiranim pećima
Sklop potisne glave i lanca srce je kontinuiranog potisnog pogonskog sustava peći. Loš dizajn dovodi do:

• Savijene ili slomljene potisne glave – zastoj peći
• Produljenje ili kvar lanca – neusklađenost i zaglavljivanje
• Neravnomjerno kretanje ladice – oštećenje dijela ili oštećenje vatrostalnog materijala peći
• Visoki zastoji zbog održavanja

FH® sklopovi su projektirani za pouzdanost.

2. Vodič za odabir materijala

3. Značajke dizajna

Prijave
Vrste peći:

• Kontinuirane potisne peći (kaljenje, naugljičavanje)
• Peći s valjkastim ložištima (push section)
• Peći s mrežastom trakom (teški pogon)
• Peći s pokretnom gredom (prijenosni mehanizam)
• Povratne linije ladice

Tipični premješteni dijelovi:

• Napunjene košare i pladnjevi
• Slojevi zupčanika i vratila
• Ležajevi prstenovi
• Ladice za pričvršćivanje

Tablica razreda materijala:

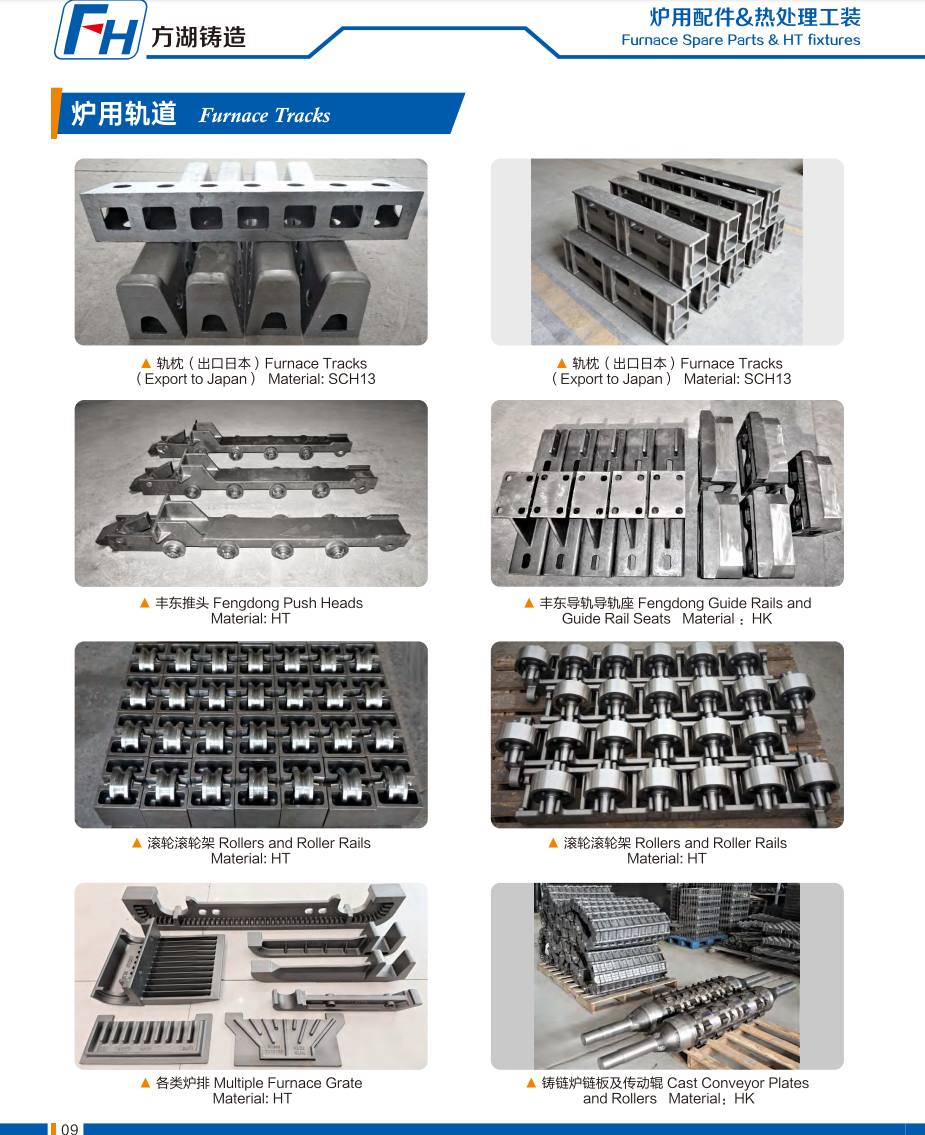

Originalne fotografije FH® uređaja za toplinsku obradu

Proces naručivanja

1. Osigurajte:

• Vrsta peći i pogonski mehanizam (lančanik, hidraulički, pužni)
• Potrebna sila potiskivanja (ili broj ladica za opterećenje ladice)
• Radna temperatura (unutar peći u odnosu na hladnu zonu)
• Dimenzije pladnja/košare i sučelje za guranje
• Potreban korak i duljina lanca
• Razmak pričvršćivanja (razmak između potisnih glava)

2. FH® predlaže:

• Preporuka materijala za potisnu glavu i lanac
• Dizajn potisne glave (oblik, podloga za habanje, vodilica)
• Specifikacija lanca (uspon, priključci, toplinska obrada)
• CAD crtež za odobrenje
• Cijena i vrijeme isporuke

3. Proizvodnja: 15–25 radnih dana

4. Dostava uključuje:

• Potvrde o ispitivanju materijala
• Izvješće o pregledu dimenzija
• Montažni crtež i vodič za instalaciju

FAQ:

P1: Koji je tipični radni vijek sklopa glave za guranje i lanca?
O: Uz odgovarajuće podmazivanje i poravnanje: potisna glava – 2–5 godina ovisno o temperaturi i sili potiskivanja; lanac – 3–7 godina za materijale za peći. Svakih 6-12 mjeseci preporučuje se redovita provjera istrošenosti, izduženja ili savijanja.

P2: Koji materijal preporučujete za potisnu glavu peći za pougljičenje na 950°C?
O: Za atmosferu naugljičavanja od 950°C, preporučujemo 1.4849 za potisnu glavu – izvrsna otpornost na puzanje i otpornost na naugljičavanje. Za lanac unutar peći također koristite 1.4849 ili 310S. Za lanac u hladnom povratnom vodu dovoljan je toplinski obrađen legirani čelik.

P3: Možete li uskladiti postojeću potisnu glavu koja više nije dostupna?
O: Da – dostupan je obrnuti inženjering. Pošaljite nam svoju istrošenu glavu za guranje ili crteže. Izmjerit ćemo, preporučiti nadogradnju materijala ako je to korisno i proizvesti izravnu zamjenu.

P4: Kako mogu znati kada treba zamijeniti lanac?
O: Izmjerite produljenje lanca. Zamijenite kada izduženje prijeđe 2-3% izvorne duljine. Također provjerite ima li istrošenih klinova, napuknutih bočnih ploča ili zaglavljenih karika. FH® nudi zamjenske lance s istim razmakom za pričvršćivanje.

P5: Koje je vaše jamstvo?
O: 12 mjeseci za nedostatke u proizvodnji (pukotine u zavarima, nedostatke materijala, pogreške u obradi). Normalno trošenje, produljenje lanca i toplinski zamor nisu obuhvaćeni – ali FH® će preporučiti prave materijale za vaše specifične uvjete kako bi se povećao vijek trajanja.
