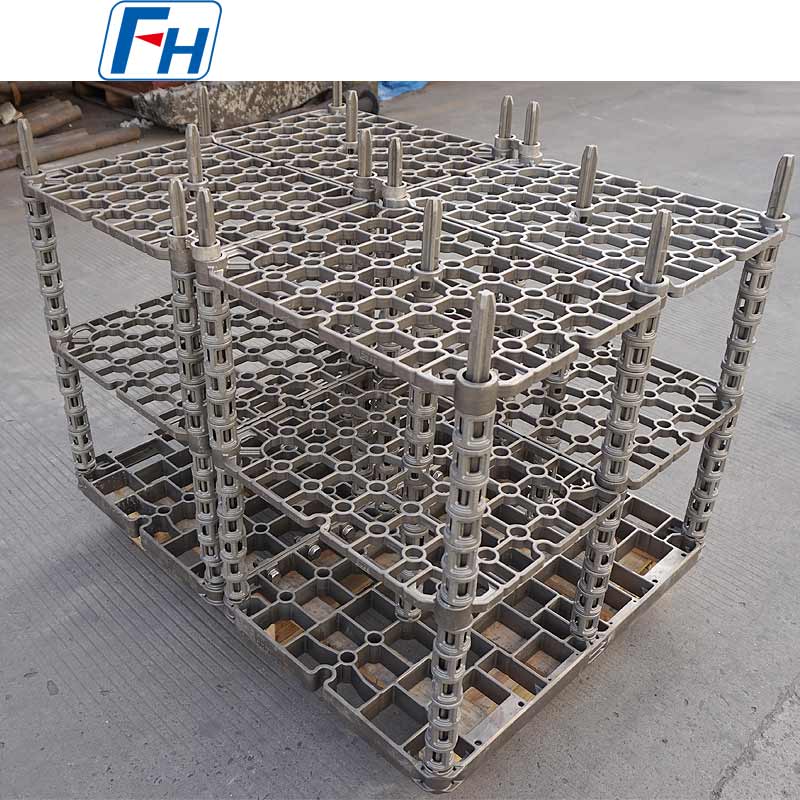

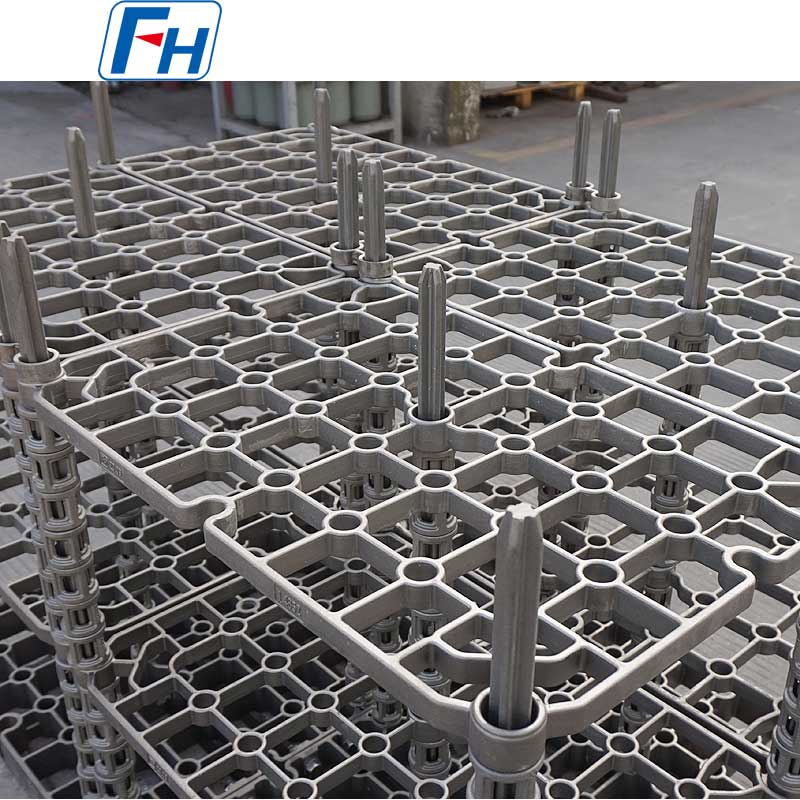

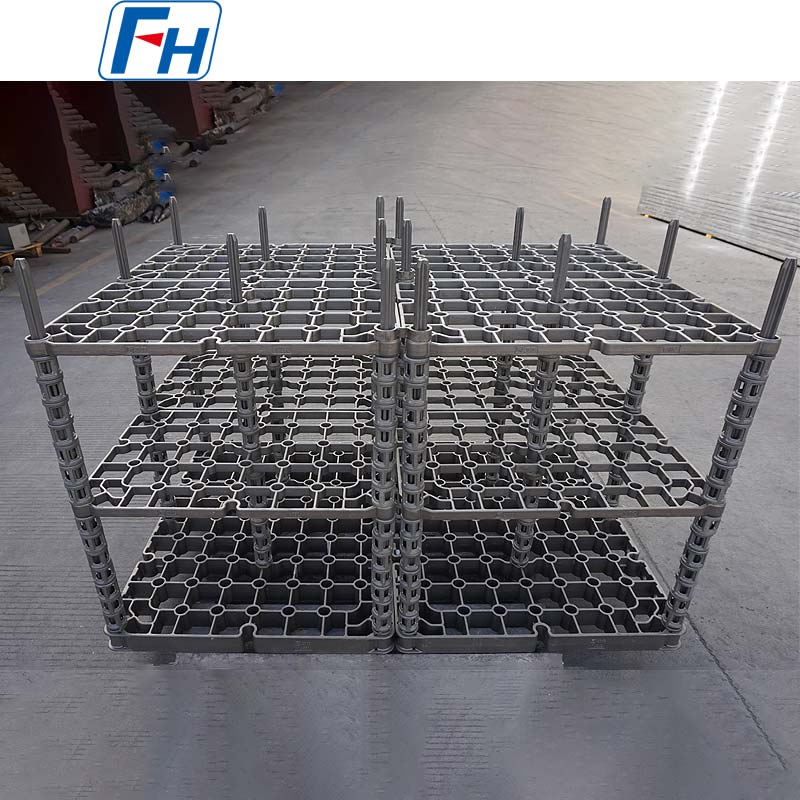

1.4852 Univerzalni uređaji za toplinsku obradu za peći za lemljenje | FH®

FH® peć za tvrdo lemljenje Sredstva za toplinsku obradu

Za razliku od uređaja za toplinsku obradu koji naglašavaju "nosivost i kaljenje", temeljni zadaci uređaja za lemljenje su "precizno pozicioniranje sklopa" i "sprječavanje deformacije obratka zbog vlastite težine ili taljenja metala za punjenje". Oni također moraju osigurati da dodatni metal kapilarnim djelovanjem može smočiti i ispuniti cijeli spoj spoja.

I. Osnovne funkcije i posebni izazovi

1. Precizno pozicioniranje i održavanje razmaka: To je primarni zadatak. Dijelovi koji se spajaju (npr. saćaste strukture, višeslojne ploče, složeni kanali protoka) moraju se držati u preciznim relativnim položajima, održavajući razmak za lemljenje prema zahtjevima dizajna (obično 0,02-0,2 mm). Dijelovi moraju zadržati svoju projektiranu geometriju i točnost dimenzija nakon lemljenja.

2. Otpornost na deformacije na visokim temperaturama: Na temperaturama lemljenja (obično 30-100°C iznad likvidus temperature dodatnog metala), čvrstoća materijala izratka opada. Učvršćenje mora pružiti dovoljnu potporu kako bi se spriječilo savijanje obratka, ugib ili kolaps od vlastite težine ili toplinskog naprezanja.

3. Izbjegavanje reakcija s obratkom/metalom za punjenje: Materijal za učvršćenje ne smije biti podvrgnut štetnom legiranju, lijepljenju ili otapanju s radnim komadom (npr. nehrđajući čelik, superlegure, keramika) ili rastaljenim dodatnim metalom (npr. na bazi srebra, bakra, nikla) na visokim temperaturama. Ovo sprječava poteškoće s odvajanjem nakon lemljenja ili kontaminaciju spojeva.

4. Odgovarajući koeficijent toplinskog širenja (CTE): CTE učvršćenja i obratka trebao bi biti što je moguće bliži kako bi se spriječilo da učvršćenje nametne pretjerano ograničavajuće naprezanje na izratku tijekom zagrijavanja ili hlađenja, što bi moglo uzrokovati deformaciju ili pucanje.

5. Bez ometanja atmosfere i toplinskog polja: Struktura učvršćenja ne smije blokirati djelovanje zaštitne atmosfere na površini obratka niti značajno narušiti jednolikost toplinskog polja peći.

II. Ključne točke za odabir materijala

Odabir materijala za armature za lemljenje ključan je za njihov uspjeh.

1. Uobičajeni metalni materijali:

• Austenitni nehrđajući čelici: npr. AISI 304, 316. Koristi se za lemljenje na srednjim do niskim temperaturama (<900°C). Niski trošak, jednostavan za strojnu obradu.
• Čelici i legure otporni na toplinu: Npr. AISI 310 (2520), 330, Inconel 600/601. Koristi se za lemljenje na visokim temperaturama (>900°C). Izvrsna otpornost na oksidaciju i puzanje. Prvi izbor za većinu lemljenja na visokim temperaturama (npr. nehrđajućeg čelika, superlegura).
• Molibden, volfram: koristi se za lemljenje u vakuumu na vrlo visokim temperaturama (>1300°C). Nizak CTE, ali lako oksidira, može se koristiti samo u vakuumu ili čistom vodiku.

2. "Neprianjajući" premazi/tretmani:

• Namjena: Nanesite barijeru na kontaktnu površinu između učvršćenja i obratka kako biste spriječili lijepljenje na visokoj temperaturi.
• Metode:

01. Raspršivanje: Plazma raspršeni aluminijev oksid, prevlake od cirkonijevog oksida.

02. Taloženje: prevlaka bor nitrida kemijskim taloženjem iz pare (CVD).

03. Paste: Nanošenje pasta protiv lijepljenja na bazi itrija ili borovog nitrida.

3. Temeljna načela odabira:

• Maksimalna radna temperatura učvršćenja mora biti znatno viša od temperature lemljenja.
• Materijal za učvršćenje i materijal obratka ne bi smjeli stvarati eutektiku s niskim talištem na temperaturi lemljenja.
• Dajte prednost materijalima s CTE-om koji odgovara obratku.



III.  Primjeri primjene

Tipične primjene:

• Pločasti izmjenjivači topline: zahtijevaju masivne sustave stezanja koji se sastoje od višeslojnih tlačnih ploča, bočnih ploča i vijaka visoke čvrstoće za održavanje čvrstog kontakta između svih slojeva tijekom toplinskog ciklusa.
• Noževi/statori zrakoplovnih motora: Koristite precizno lijevane ili strojno obrađene šablone od superlegure za točno pozicioniranje desetaka ili čak stotina lopatica.
• Elektronički uređaji (vakuumsko lemljenje): Koristite precizne ladice izrađene od molibdena, grafita ili keramike za postavljanje mikrovalnih komponenti, modula napajanja itd.


Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) je profesionalni proizvođač uređaji za toplinsku obradu i komponente od legure otporne na toplinu za industrijske peći.

Tablica razreda materijala:
