FH® legura proizvodi prilagođene cijevi za zračenje tipa W za industrijske peći za toplinsku obradu, dizajnirane za neizravne primjene grijanja gdje su potrebni stabilan prijenos topline, otpornost na visoke temperature i dugoročna pouzdanost strukture.

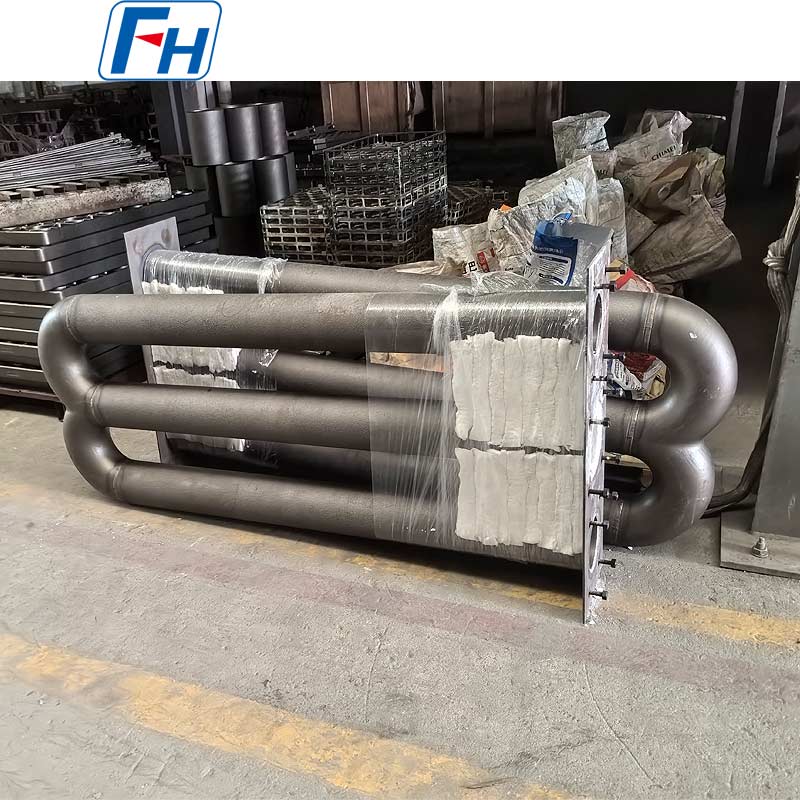

Ova radijacijska cijev u obliku slova W proizvedena je od HT legure otporne na toplinu ukupne veličine 1860 × 610 mm. Njegova W konfiguracija s više prolaza pruža veliku efektivnu površinu zračenja unutar relativno kompaktnog prostora peći, što ga čini prikladnim za industrijske peći koje zahtijevaju učinkovito i ravnomjerno grijanje.
Svaka radijacijska cijev može se proizvesti u skladu s kupčevim dimenzijama peći, rasporedom plamenika, dizajnom prirubnice, promjerom cijevi i radnim uvjetima.

Specifikacije proizvoda

Prilagođene veličine, materijali, promjeri cijevi i strukture prirubnica dostupni su prema nacrtima ili uvjetima rada peći.

Što je zračeća cijev tipa W?
Zračeća cijev tipa W je komponenta neizravnog grijanja peći koja se sastoji od nekoliko ravnih dijelova cijevi povezanih povratnim zavojima kako bi se formirao plinski put u obliku slova W.
Tijekom rada peći, vrući plinovi izgaranja teku kroz unutarnji prolaz cijevi za zračenje. Toplina se prenosi kroz stijenku cijevi od legure otporne na toplinu i zrači u komoru peći bez dopuštanja izravnog kontakta plinova izgaranja s radnim komadima.
Ovaj dizajn se obično koristi kada atmosfera peći ili površina proizvoda moraju ostati izolirani od produkata izgaranja.
U usporedbi s jednostavnijim ravnim ili U-tipom dizajna, W konfiguracija može pružiti veću površinu zračenja unutar dostupne komore peći.

Ključne značajke naše zračne cijevi tipa HT W
HT konstrukcija od legure otporne na toplinu
Cijev je proizvedena od legure otporne na toplinu kvalitete HT, odabrane za zahtjevna okruženja peći na visokim temperaturama.
Materijal pruža dobru otpornost na:

• Visokotemperaturna oksidacija

• Ponovljeni ciklusi grijanja i hlađenja

• Toplinska deformacija

• Napad atmosfere peći

• Dugotrajna služba na povišenoj temperaturi


Izbor materijala također se može prilagoditi prema temperaturi peći, atmosferi i očekivanom vijeku trajanja.

Velika radijacijska grijaća površina
Konfiguracija u obliku slova W stvara višestruke grijaće dijelove unutar jednog sklopa radijacijske cijevi.
To pomaže povećati raspoloživu površinu zračenja i omogućuje dizajnerima peći da učinkovito koriste komoru za grijanje.
Ovdje prikazana konfiguracija 1860 × 610 mm proizvedena je za specifičnu instalaciju peći kupca.

Posebno projektirano za ugradnju peći
Zračeće cijevi nisu standardna roba.
Dimenzije obično moraju odgovarati postojećim:

• Komora peći

• Plamenik

• Rekuperator

• Montažna prirubnica

• Zid peći

• Cijevni nosači

• Zahtjevi za protok plina


FH® Alloy može proizvesti cijevi W zračenja prema postojećem 2D crtežu, 3D modelu ili fizičkom uzorku.
Ako kupac nema potpuni crtež, informacije o radu također se mogu dati za inženjersku procjenu.

Konstrukcija peći za teške uvjete rada

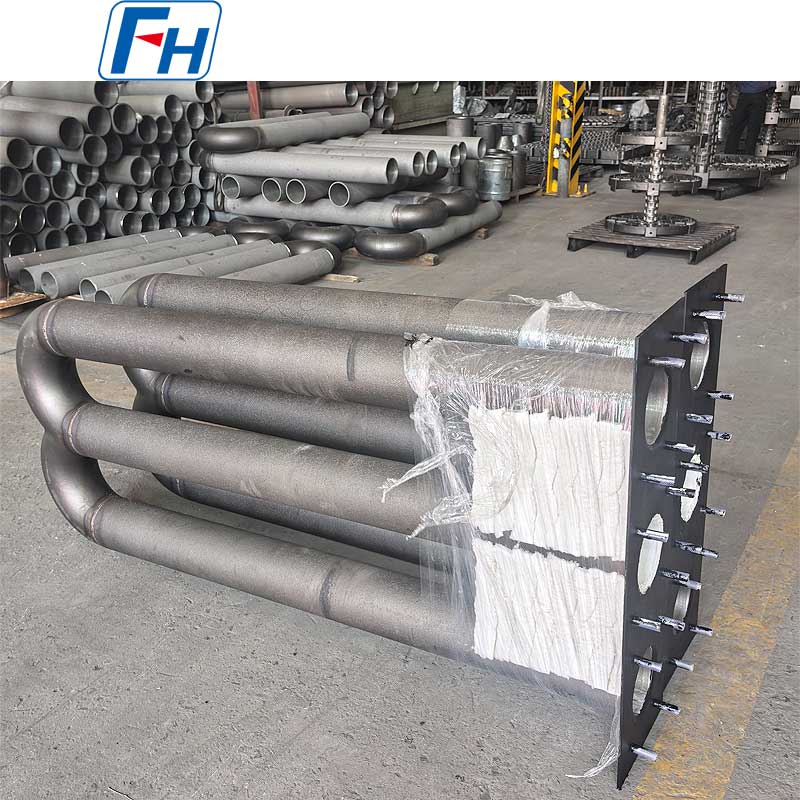

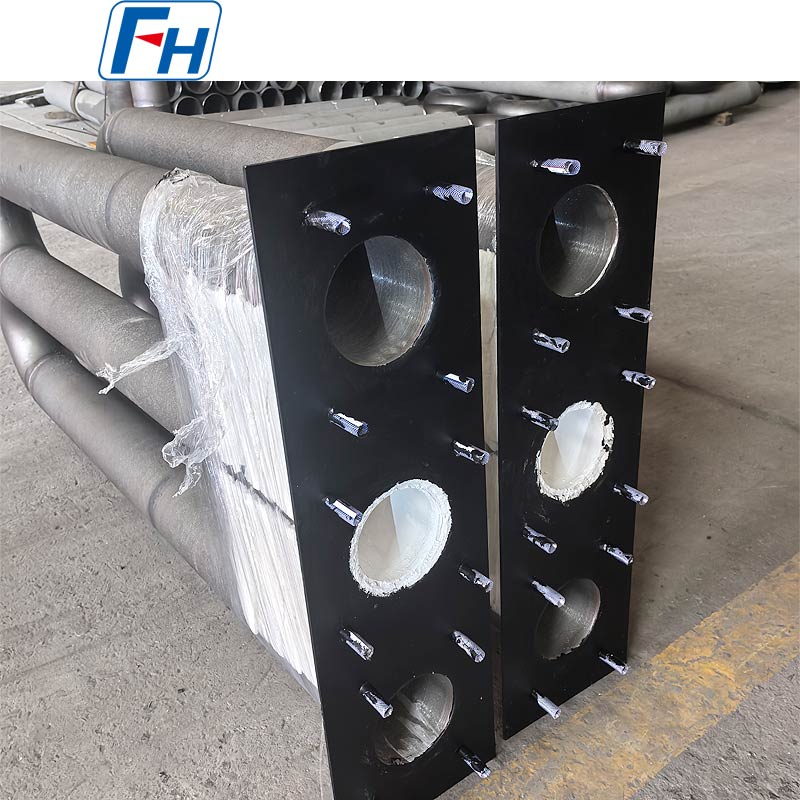

W radijacijska cijev prikazana na slici proizvoda koristi robusnu višedijelnu konstrukciju s integriranom montažnom prirubnicom.

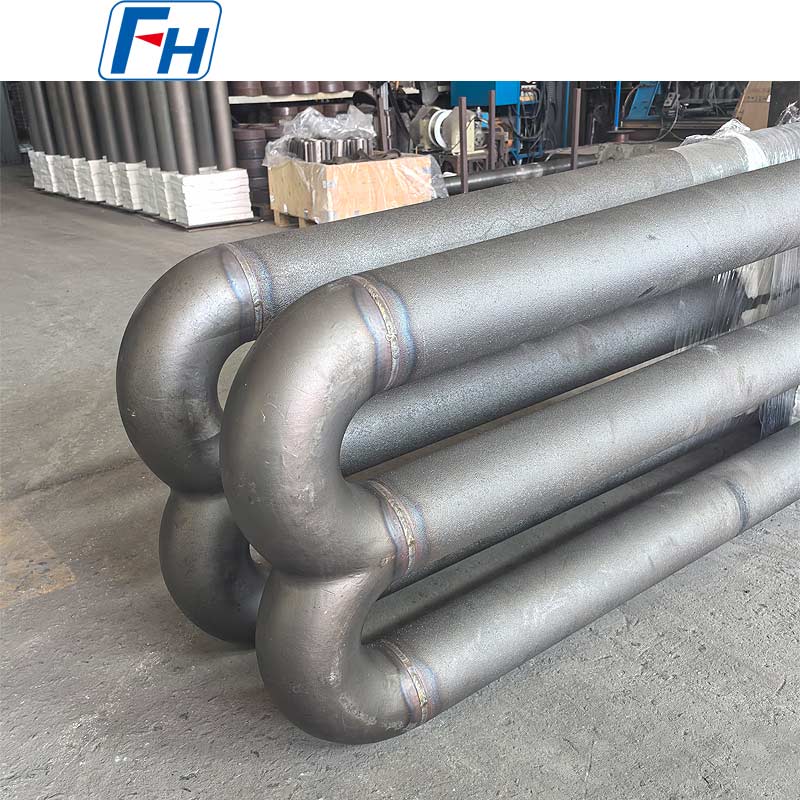

Kritična područja poput spojeva cijevi, povratnih zavoja i sučelja s prirubnicama proizvode se s pažnjom na točnost dimenzija jer su ta područja osobito važna za pouzdan rad pod ponovljenim toplinskim ciklusima.

Tipične primjene
Zračeće cijevi tipa FH® Alloy W mogu se koristiti u širokom rasponu industrijskih sustava grijanja, uključujući:

• Peći za toplinsku obradu

• Kontinuirane peći

• Peći za žarenje

• Peći za karburizaciju

• Peći za kaljenje

• Peći s valjkastim ložištima

• Industrijske peći za grijanje

• Peći sa zaštitnom atmosferom

• Peći za obradu metala


Posebno su prikladni za primjene gdje je potrebno neizravno grijanje i kontrolirana atmosfera u peći.

Zašto se HT legura koristi za radijacijske cijevi peći
Zračeće cijevi kontinuirano su izložene teškim radnim uvjetima.
Tijekom rada, cijev može doživjeti visoke unutarnje temperature plina, vanjske temperature peći, oksidaciju i opetovano toplinsko širenje i skupljanje.
Stoga, materijal radijacijske cijevi mora pružiti mehaničku čvrstoću veću od sobne temperature.
HT legura otporna na toplinu dizajnirana je za primjenu na povišenim temperaturama i može pružiti kombinaciju otpornosti na oksidaciju i strukturnu stabilnost na visokim temperaturama potrebnu za komponente industrijskih peći.
Međutim, ispravan materijal uvijek treba odabrati prema stvarnim radnim uvjetima.
FH® Alloy može proizvoditi cijevi za zračenje u različitim vrstama legura otpornih na toplinu, ovisno o:
Radna temperatura · Atmosfera peći · Vrsta plamenika · Dimenzije cijevi · Ciklus grijanja · Očekivani životni vijek

Proizvodnja zračećih cijevi po narudžbi tipa W
FH® Alloy fokusiran je na prilagođene komponente peći, a ne samo na proizvode standardne veličine.
Za cijevi tipa W možemo prilagoditi:
Konfiguracija cijevi
Dostupni su W tip, U tip, I tip, M tip, P tip, ravni tip i posebni savijeni dizajni cijevi za zračenje.
Dimenzije
Sljedeći parametri mogu se proizvesti prema vašem crtežu:

• Ukupna duljina

• Ukupna širina

• Vanjski promjer cijevi

• Debljina stijenke cijevi

• Središnja udaljenost

• Radijus savijanja

• Dimenzije prirubnice

• Položaj rupa za montažu


Materijal
Mogu se isporučiti različite vrste legura otpornih na toplinu u skladu s radnim uvjetima i zahtjevima kupaca.
Prirubnica i montažna struktura
Prirubnice, montažne ploče i spojne strukture mogu se proizvesti tako da odgovaraju postojećoj instalaciji peći.

Proizvodnja zračećih cijevi i kontrola kvalitete
Kako bi se poboljšala konzistentnost dimenzija i pouzdanost usluge, FH® Alloy kontrolira važne faze proizvodnje svake prilagođene cijevi za zračenje.
Tipični postupci proizvodnje i inspekcije uključuju:
Materijal preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
Ovisno o dizajnu i specifikaciji kupca, može se osigurati i dodatni materijal ili dokumentacija o kontroli kvalitete.

Podaci potrebni za ponudu
Za bržu ponudu pošaljite nam:

1. Crtež radijacijske cijevi

2. Vanjski promjer cijevi and wall thickness

3. Ukupne dimenzije

4. Materijal specification

5. Radna temperatura

6. Atmosfera peći

7. Plamenik type

8. Potrebna količina


Ako potpuni crtež nije dostupan, možete nam poslati fotografije postojeće radijacijske cijevi zajedno s glavnim dimenzijama i uvjetima rada peći.
Naš inženjerski tim može procijeniti informacije prije proizvodnje.

Zašto odabrati FH® Alloy?
FH® Alloy specijalizirana je za proizvodnju komponenti peći od legura otpornih na toplinu za industrijske primjene toplinske obrade.
Naš asortiman proizvoda uključuje:

• Zračeće cijevi

• Valjci za peći

• Uređaji za toplinsku obradu

• Posude za toplinsku obradu

• Košare za toplinsku obradu

• Rešetke peći

• Centrifugalno lijevane cijevi

• Odljevci od legura otpornih na toplinu

• Pribor za peći po narudžbi


Podržavamo prilagodbu temeljenu na crtežima i aplikacijama za projekte zamjene i projekte novih peći.

Prilagođene zračeće cijevi tipa W od legure FH®
Tražite proizvođača cijevi za zračenje tipa W za svoju peć za toplinsku obradu?
FH® Alloy nudi prilagođene cijevi za zračenje od legure otporne na toplinu na temelju vaših crteža i stvarnih uvjeta rada peći.
Pošaljite nam svoj crtež, dimenzije, specifikaciju materijala i radnu temperaturu za tehničku procjenu i ponudu.

FAQ
P1: Možete li proizvoditi radijacijske cijevi W-tipa 1860 × 610 mm?
Da. FH® Alloy može proizvesti ovu specifikaciju cijevi za zračenje tipa HT W i također može prilagoditi dimenzije prema dizajnu vaše peći.

P2: Koja je prednost radijacijske cijevi W-tipa?
Struktura u obliku slova W stvara duži višeprolazni put grijanja i veću površinu zračenja unutar relativno kompaktnog područja ugradnje peći.

P3: Mogu li se promjer cijevi i debljina stijenke prilagoditi?
Da. Promjer cijevi, debljina stijenke, središnja udaljenost, radijus savijanja, ukupne dimenzije i spojne strukture mogu se prilagoditi.

P4: Možete li isporučiti montažnu ploču i izolacijske blokove zajedno?
Da. Cijev za zračenje može se isporučiti kao kompletan sklop s montažnim pločama, izolacijskim blokovima, klinovima i povezanim instalacijskim komponentama.

P5: Može li se HT materijal zamijeniti drugom legurom?
Da. Materijal se može odabrati prema radnoj temperaturi, atmosferi u peći, uvjetima plamenika i očekivanom vijeku trajanja.

P6: Možete li reproducirati postojeću zračeću cijev tipa W?
Da. Zamjenske cijevi mogu se proizvesti prema izvornim nacrtima, uzorcima, fotografijama ili izmjerenim dimenzijama.
