Prilagođena radiantna cijev P-tipa za industrijske peći

Sklop zračeće cijevi od legure otporne na toplinu | Prilagođena montažna ploča i priključci | FH® legura
FH® legura proizvodi prilagođene cijevi za zračenje tipa P za industrijske peći i opremu za toplinsku obradu, pružajući kompletne sklopove cijevi za zračenje prema nacrtima kupaca, dimenzijama peći, radnoj temperaturi, atmosferi i zahtjevima sustava plamenika.

Konfiguracija u obliku slova P kombinira duge ravne zračeće dijelove s povratnim zavojima, stvarajući produženi put grijanja unutar relativno kompaktnog prostora peći.

Ova vrsta radijacijske cijevi prikladna je za industrijske sustave grijanja koji zahtijevaju neizravno grijanje, kontroliranu atmosferu peći, stabilnu distribuciju topline i prilagođenu integraciju peći.

Pregled proizvoda
Zračeća cijev P-tipa koristi više ravnih dijelova cijevi i povratnih zavoja kako bi se formirao kontinuirani put grijanja.
U usporedbi s konvencionalnom ravnom cijevi za zračenje, struktura P-tipa može pružiti dužu površinu zračenja uz zadržavanje kompaktnog rasporeda instalacije.
Prikazani proizvod može se proizvesti kao kompletan sklop uključujući:

• Glavni dijelovi radijacijske cijevi

• Povratne zavoje

• Montažna ploča

• Priključak na strani plamenika

• Odvod / ispušni priključak

• Komponente podrške

• Prilagođena instalacijska sučelja


FH® Alloy podržava i nove projekte peći i proizvodnju zamjenskih radijacijskih cijevi.

Tipične specifikacije

Dimenzije radijacijske cijevi P-tipa
Svaka radijacijska cijev tipa P može se proizvesti prema rasporedu peći kupca.

Tipični dimenzijski parametri uključuju:

• OD – vanjski promjer cijevi

• WT – debljina stijenke

• L – Ukupna duljina

• C – Središnja udaljenost

• R – Radijus povratnog savijanja

• W – Ukupna širina

• Montažna ploča dimensions

• Promjer priključne cijevi

• Duljina veze

• Dimenzije otvora za montažu

• Dimenzije sučelja plamenika


Referenca crteža

• OD = vanjski promjer

• WT = debljina stijenke

• L = Ukupna duljina

• C = središnja udaljenost

• R = polumjer savijanja


Sve dimenzije mogu se prilagoditi prema nacrtima kupaca, uzorcima ili postojećim dimenzijama peći.

Struktura s više prolaza u obliku slova P
Glavna razlika između radijacijske cijevi P-tipa i konvencionalne ravne radijacijske cijevi je njezina geometrija povratnog toka.
Više ravnih dionica povezano je zakrivljenim povratnim dionicama, tvoreći duži unutarnji protok.
Ovaj dizajn može pružiti:

• Veća zračna grijna površina

• Dulji put grijanja

• Kompaktan raspored instalacije

• Fleksibilni raspored peći

• Stabilan prijenos topline

• Prilagođeni raspored plamenika i ispušnih plinova


Točnu geometriju P-tipa treba dizajnirati prema stvarnoj peći, a ne koristiti jednu standardnu dimenziju za svaku primjenu.

Materijali od legura otpornih na toplinu
Odabir materijala ključan je za radni vijek cijevi zračenja.
FH® Alloy može proizvoditi cijevi za zračenje tipa P koristeći različite materijale otporne na toplinu, uključujući:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni legure otporne na toplinu

• VisokoNi legure otporne na toplinu

• Visokotemperaturne legure na bazi nikla

• Ostale ocjene po želji kupca


Prilikom odabira materijala treba uzeti u obzir:

• Radna temperatura

• Atmosfera peći

• Uvjeti plamenika

• Frekvencija toplinskog ciklusa

• Uvjeti oksidacije

• Debljina stijenke cijevi

• Potreban vijek trajanja


Ako materijal nije naveden, FH® Alloy može pružiti podršku pri odabiru materijala na temelju stvarnih uvjeta rada peći.

Dizajnirano za neizravno grijanje peći
Zračeće cijevi tipa P obično se koriste tamo gdje plamen plamenika i plinovi izgaranja moraju ostati odvojeni od radne komore peći.
Toplina se prenosi kroz stijenku radijacijske cijevi i zrači prema radnim komadima unutar peći.
Ovaj aranžman može pomoći u pružanju:

• Kontrolirana atmosfera peći

• Smanjeni izravni kontakt s plamenom

• Stabilnije grijanje

• Jednolika raspodjela temperature

• Pouzdan kontinuirani rad


Prilagođena montažna ploča i priključci

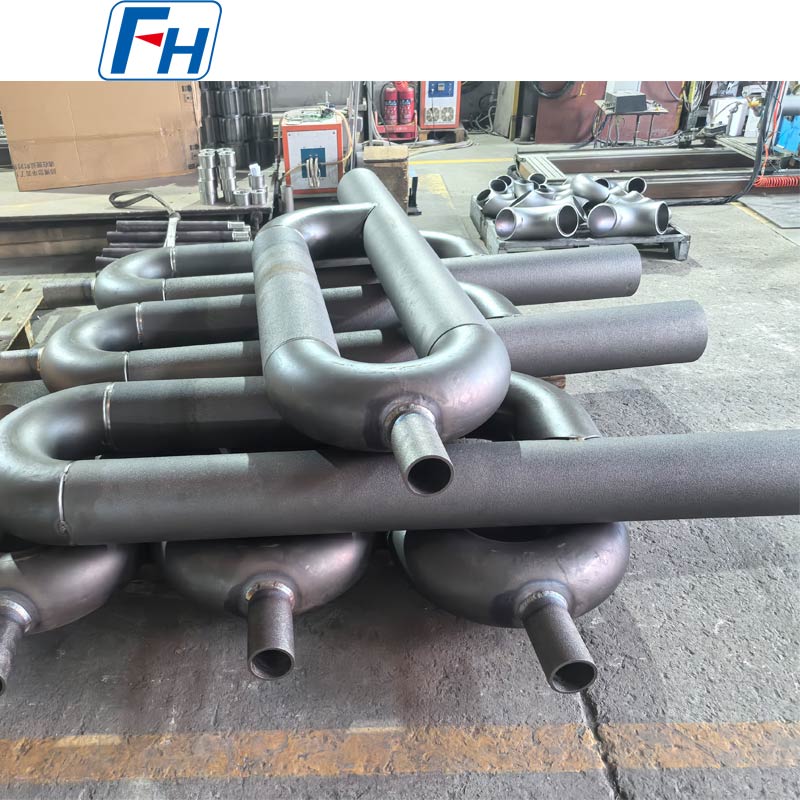

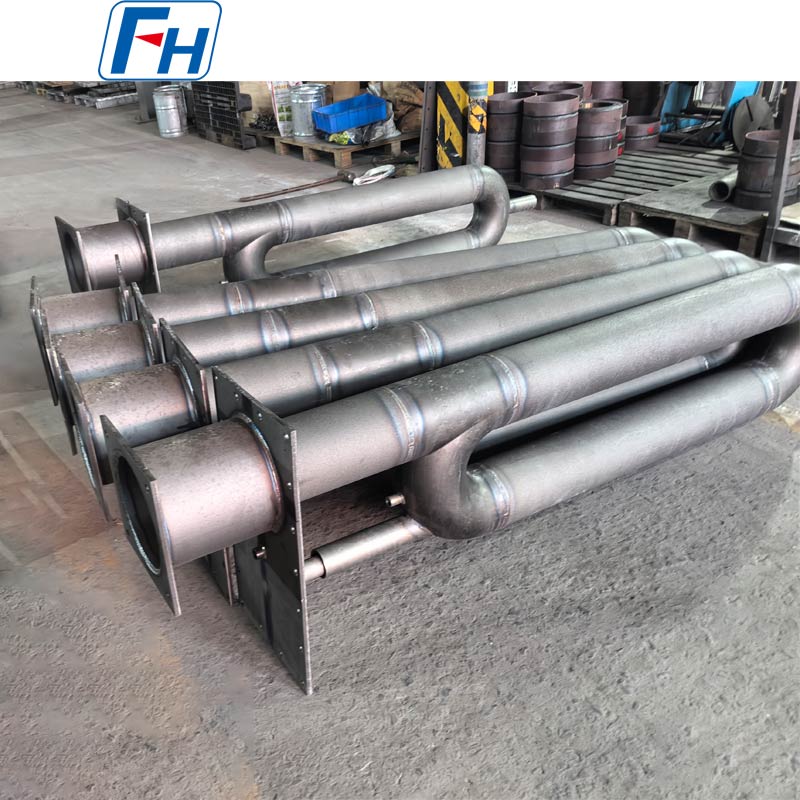

Prikazana radijacijska cijev P-tipa koristi prilagođenu montažnu ploču i strukturu krajnjeg spoja.
FH® Alloy može prilagoditi:

• Montažna ploča width and height

• Debljina ploče

• Količina montažnih rupa

• Promjer rupe i položaj

• Spajanje plamenika

• Ispušni priključak

• Promjer priključne cijevi

• Potporna struktura

• Orijentacija instalacije


To omogućuje da kompletan sklop odgovara postojećem sučelju peći kupca.

Tipične primjene
Zračeće cijevi tipa P naširoko se koriste u:

• Peći za toplinsku obradu

• Peći za žarenje

• Peći za kaljenje

• Peći za kaljenje

• Peći za karburizaciju

• Kontinuirane peći

• Peći s valjkastim ložištima

• Peći sa zaštitnom atmosferom

• Linije za obradu čelika

• Industrijski sustavi grijanja


Osobito su prikladni za primjene koje zahtijevaju dug put grijanja zračenjem unutar ograničenog prostora peći.

Proces proizvodnje
Ovisno o dizajnu, proizvodnja može uključivati:
Priprema materijala → Proizvodnja cijevi → Priprema ravnih presjeka → Izrada povratnog savijanja → Montaža → Zavarivanje → Izrada montažne ploče → Strojna obrada → Kontrola dimenzija → Čišćenje površine → Završna inspekcija

Ključne kontrole proizvodnje uključuju:

• Ravnost cijevi

• Konzistencija debljine stijenke

• Geometrija zavoja

• Središnja udaljenost

• Kvaliteta zavara

• Usklađivanje veze

• Montažna ploča accuracy

• Ukupna tolerancija dimenzija


Za složene strukture P-tipa, održavanje ispravnog poravnanja između više dijelova cijevi je posebno važno.

Ključne prednosti
Produženi put grijanja
Struktura u obliku slova P pruža dulji put zračenja od obične ravne cijevi.
Kompaktni raspored peći
Unutar ograničenog područja postavljanja peći može se postaviti više dijelova cijevi.
Prilagođeni materijali otporni na toplinu
Materijal se može odabrati prema temperaturi peći i atmosferi.
Kompletna proizvodnja montaže
Dijelovi cijevi, koljena, montažne ploče i spojne strukture mogu se isporučiti kao jedan sklop.
Proizvodnja na temelju crteža
Prikladno za visoko prilagođene projekte industrijskih peći.
Zamjenska proizvodnja
Postojeće radijacijske cijevi P-tipa mogu se reproducirati iz crteža, uzoraka, fotografija ili mjerenja dimenzija.

Kontrola kvalitete
Ovisno o zahtjevima kupaca, pregled može uključivati:

• Provjera materijala

• Analiza kemijskog sastava

• Provjera dimenzija

• Mjerenje debljine stijenke

• Provjera dimenzija zavoja

• Središnja udaljenost inspection

• Pregled zavara

• Montažna ploča inspection

• Pregled dimenzija priključka

• Kontrola završne montaže


Posebni zahtjevi inspekcije mogu se dogovoriti prije proizvodnje.

Zašto odabrati FH® Alloy?
FH® Alloy je specijaliziran za prilagođene komponente legure otporne na toplinu za industrijske peći i opremu za toplinsku obradu.
Naš asortiman zračećih cijevi uključuje:

• Zračeće cijevi tipa P

• Zračeće cijevi u obliku slova U

• I-Type Radiant Tubes

• Ravne radijacijske cijevi

• Zračeće cijevi na plin

• Zračeće cijevi posebnog oblika

• Prilagođeni sklopovi zračećih cijevi


Također proizvodimo:

• Valjci za peći

• Centrifugalno lijevane cijevi

• Uređaji za toplinsku obradu

• Posude za peći

• Košare za peći

• Prilagođene komponente peći otporne na toplinu


FH® Alloy podržava OEM proizvodnju, proizvodnju temeljenu na crtežima, projekte zamjene i prilagođeni odabir legure za međunarodne kupce.

Zatražite ponudu
Za točnu ponudu za svoju radijacionu cijev P-tipa navedite:

1. Tehnički crtež ili skica

2. Vanjski promjer cijevi

3. Debljina stijenke

4. Ukupne dimenzije

5. Središnja udaljenost

6. Dimenzije povratnog zavoja

7. Vrsta materijala

8. Montažna ploča dimensions
9. Detalji spoja plamenika/ispušnog plina

10. Radna temperatura

11. Atmosfera peći

12. Potrebna količina


Pošaljite svoj crtež ili postojeće specifikacije radijacijske cijevi tvrtki FH® Alloy na tehnički pregled i ponudu.

FAQ
P1: Možete li proizvesti radijacijske cijevi P-tipa prema našem crtežu?
Da. FH® Alloy specijalizirana je za prilagođenu proizvodnju na temelju crteža kupaca, uzoraka i dimenzija peći.

P2: Koja je razlika između radijacijskih cijevi P-tipa i U-tipa?
Zračna cijev tipa U obično se sastoji od dva glavna paralelna kraka povezana jednim povratnim zavojem. Radijacijska cijev P-tipa koristi složeniji raspored povratnog toka s više odjeljaka, što omogućuje dulji put grijanja unutar peći.

P3: Može li se montažna ploča prilagoditi?
Da. Dimenzije ploče, debljina, rupe za pričvršćivanje, otvori za spajanje i položaji ugradnje mogu se izraditi prema nacrtu peći.

P4: Koji se materijali mogu koristiti?
Dostupne opcije uključuju 1.4848, 1.4849, 1.4852, 2.4879, legure s visokim udjelom Cr/visokim udjelom Ni, legure na bazi nikla i druge kvalitete otporne na toplinu koje specificira kupac.

P5: Možete li proizvesti zamjenske radijacijske cijevi P-tipa?
Da. Postojeći proizvodi mogu se reproducirati pomoću crteža, uzoraka, fotografija ili izmjerenih dimenzija.

P6: Možete li isporučiti kompletan sklop radijacijske cijevi?
Da. FH® Alloy može proizvesti dijelove cijevi, povratna zavoja, montažnu ploču, priključke i srodne strukturne komponente kao kompletan sklop.
