FH® Proizvođač prilagođenih savijenih zračećih cijevi | Oblikovane radijacijske cijevi za industrijske peći

Prilagođena zavarena čelična radijacijska cijev za industrijske sustave grijanja peći

Pregled proizvoda
FH® SS400 Q235 zmijolika savijena radijacijska cijev je tvornički višeprolazni sustav grijaćih cijevi dizajniran za primjene u industrijskim pećima koje zahtijevaju ekonomična rješenja od strukturnog čelika.
Za razliku od visokolegiranih radijacijskih cijevi, ovaj model koristi materijale od ugljičnog čelika SS400 i Q235, što ga čini prikladnim za:

• Okruženje peći srednje temperature

• Strukturni sustavi grijanja

• Uvjeti neekstremne oksidacije

• Troškovno osjetljive industrijske linije toplinske obrade


Zmijolika geometrija značajno povećava površinu grijaće površine uz zadržavanje kompaktne površine instalacije.

Ključne značajke i prednosti
1. Isplativo rješenje za industrijsko grijanje
Korištenje čelika SS400 Q235 smanjuje troškove materijala uz zadržavanje strukturalnog integriteta za primjene na srednjim temperaturama.
2. Višeprolazna zmijolika distribucija topline
Savijena konfiguracija maksimizira duljinu izmjene topline, osiguravajući:

• Ravnomjernije zagrijavanje

• Smanjena vruća mjesta

• Poboljšana učinkovitost peći


3. Snažan dizajn zavarene konstrukcije
Svi zavoji i spojevi su precizno zavareni s vidljivom ojačanom strukturom zrna (kao što je prikazano na slici), čime se osigurava:

• Strukturna stabilnost

• Otpornost na vibracije

• Dugotrajna mehanička čvrstoća


4. Custom Engineering Proizvodnja
FH® pruža potpunu prilagodbu na temelju rasporeda peći:

• Zmijoliki / S-tip / dizajn s više petlji

• Pozicioniranje ulaza/izlaza

• Integracija osnovnog okvira

• Promjer cijevi i debljina stijenke


5. Jednostavno održavanje i instalacija
Modularna zavarena konstrukcija omogućuje:

• Brža zamjena

• Pojednostavljena integracija peći

• Niži troškovi zastoja


Tehničke specifikacije

Objašnjenje materijala (SS400 Q235)
Ova struktura koristi široko dostupne industrijske ugljične čelike:

• SS400 (japanski standardni konstrukcijski čelik)
  Dobra zavarljivost i opća čvrstoća konstrukcije.

• Q235 (kineski konstrukcijski ugljični čelik)
  Izvrstan omjer cijene i učinka i fleksibilnost izrade.


Ova je kombinacija idealna za neekstremna toplinska okruženja peći gdje nije potreban legirani čelik.

Područja primjene
FH® SS400 Q235 zmijolike cijevi za zračenje naširoko se koriste u:

• Peći za toplinsku obradu niske i srednje temperature

• Sustavi predgrijavanja

• Industrijske peći za sušenje

• Kontinuirane proizvodne linije grijanja

• Sklopovi konstrukcijske opreme za peći

• Prilagođeni OEM projekti peći


Kapacitet proizvodnje (FH® tvornica)
FH® je specijaliziran za komponente industrijskih peći sa:

• CNC rezanje i precizno savijanje

• Zavarivanje u teškim uvjetima (puno prodiranje varova)

• Sklop kontroliran šablonom za točnost geometrije

• Provjera dimenzija prije isporuke

• Izborni tretman za ublažavanje stresa


Kontrola kvalitete
Svaka jedinica prolazi kroz:

• Provjera zavarenog šava (vizualni opcijski NDT)

• Provjera tolerancije dimenzija

• Provjera nosivosti

• Ispitivanje prilagodbe instalacije (ako je potrebno)


OEM / Custom Furnace Engineering
Podržavamo proizvođače peći i EPC izvođače sa:

• Prilagođeni dizajn zmijolikog izgleda

• Integracija s crtežima komore peći

• Prijedlozi za nadogradnju materijala (SS400 → nadogradnja legure ako je potrebno)

• Brza izrada prototipa

• Serijska proizvodnja za projekte peći

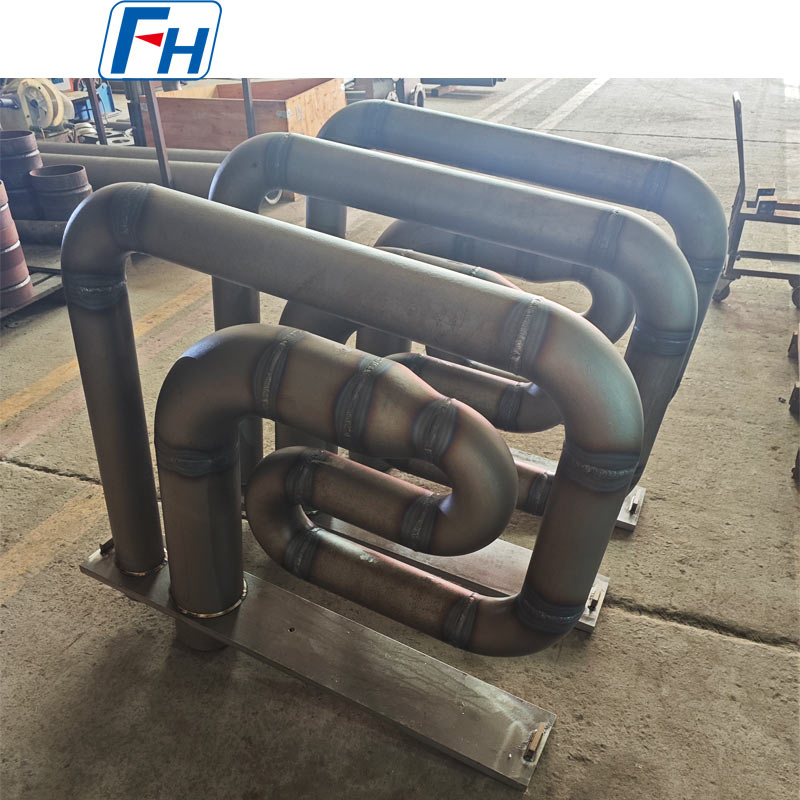

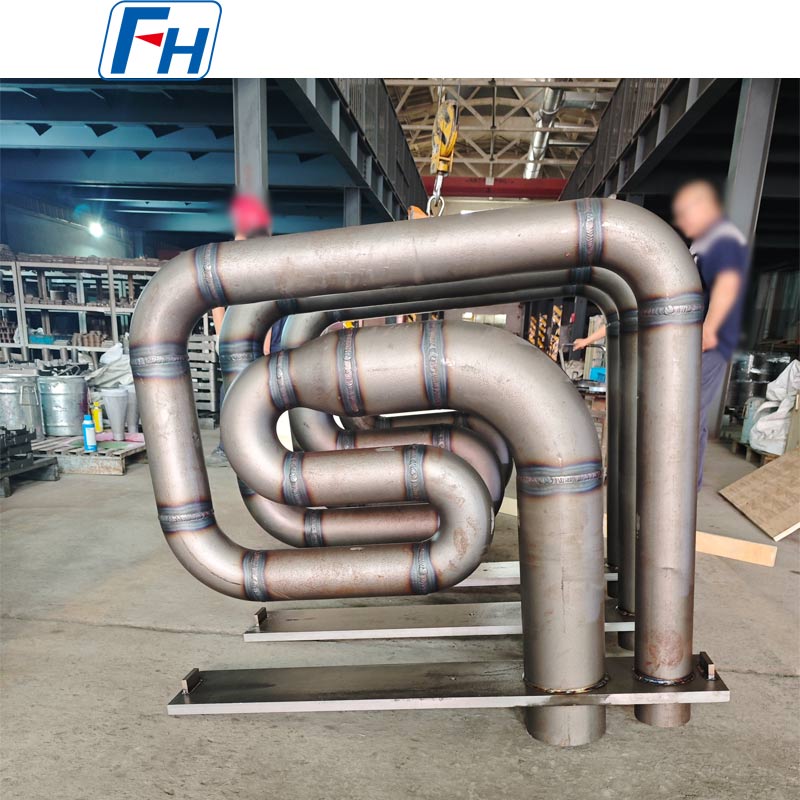

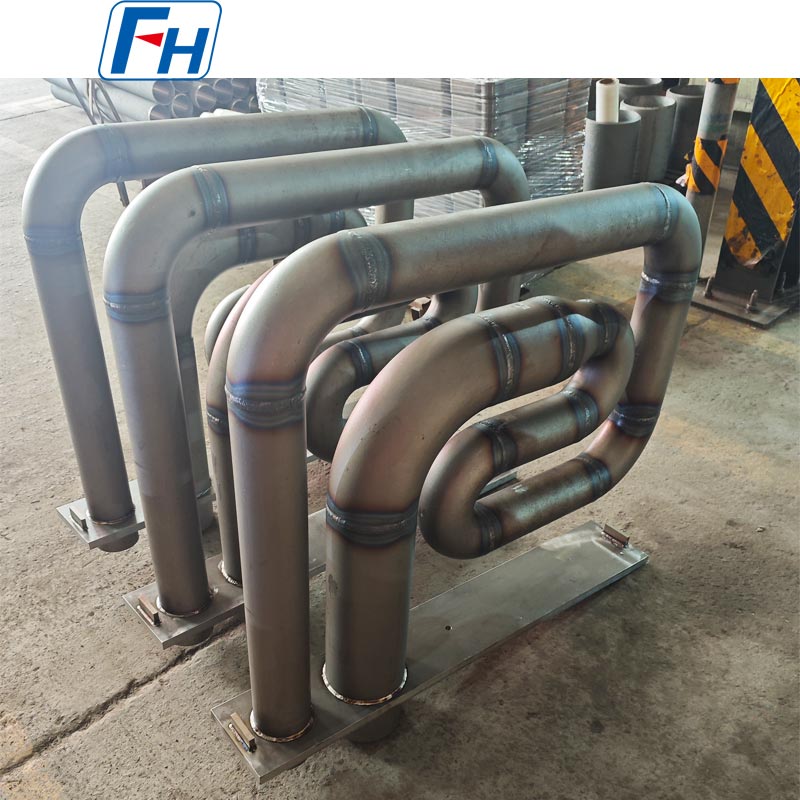

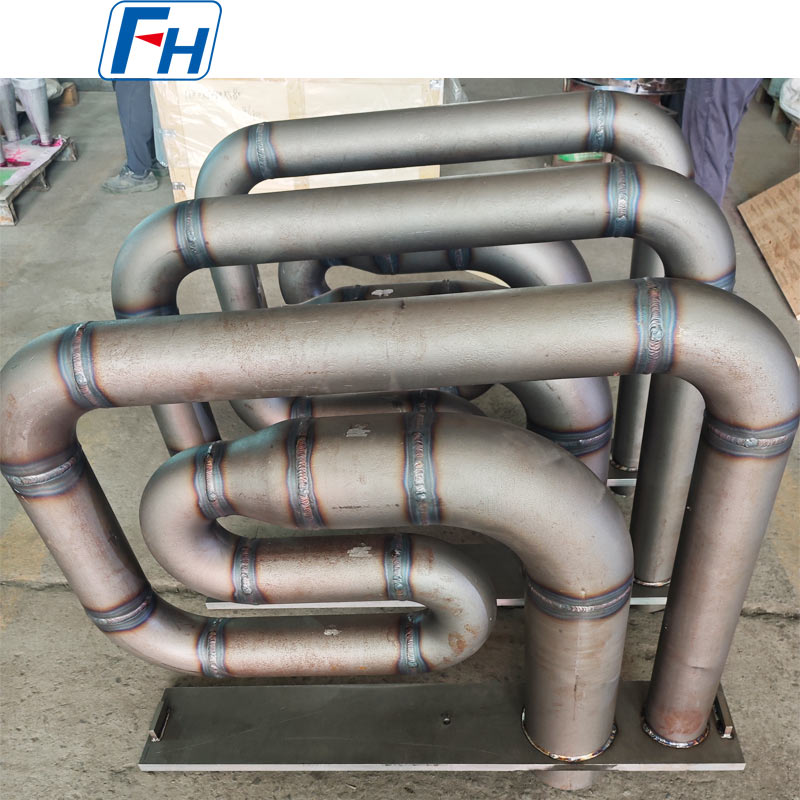

Originalne fotografije FH® Special Bent Radiant Tubes


FAQ
P1: Za što se koristi zmijolika radiantna cijev?
O: Koristi se za ravnomjernu raspodjelu topline u industrijskim pećima koristeći strukturu s više prolaza umjesto ravnog puta grijanja.

P2: Je li SS400 Q235 prikladan za visokotemperaturne peći?
O: Pogodan je za primjenu na srednjim i niskim temperaturama, ne preporučuje se za ekstremno visoke temperature oksidirajuće sredine.

P3: Može li FH® prilagoditi oblik?
O: Da, FH® pruža potpuni OEM dizajn temeljen na crtežima peći ili zahtjevima izgleda.

P4: Koje industrije najviše koriste ovaj proizvod?
O: Obrada metala, proizvođači opreme za toplinsku obradu i opći industrijski sustavi peći.
