U radijacijske cijevi za peć za toplinsku obradu Korejsko tržište | FH®

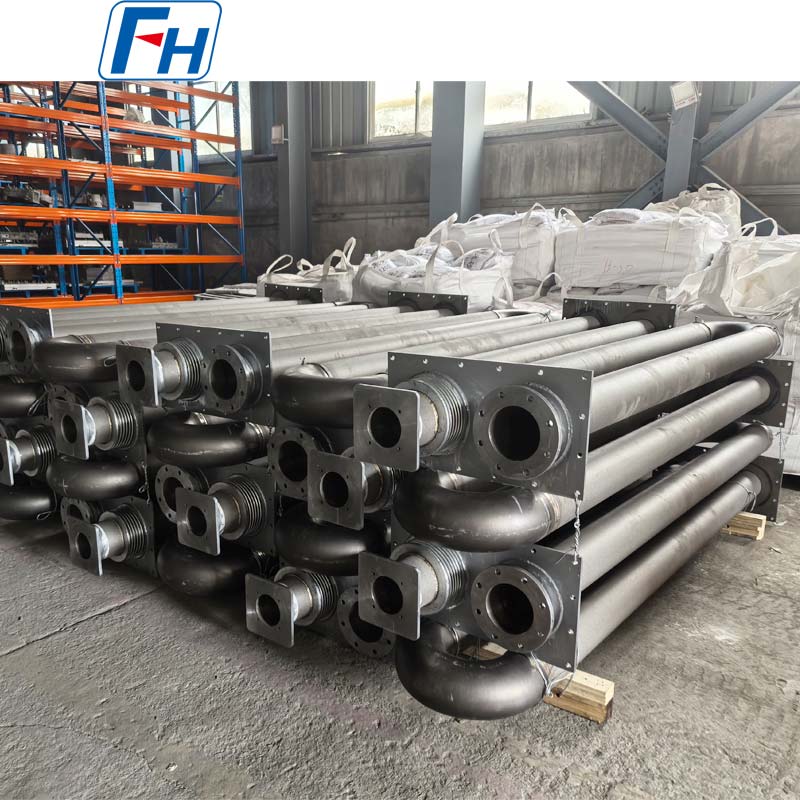

Zračeća cijev u obliku slova U za industrijske peći
FH® legure U-oblika zračeće cijevi dizajnirane su za neizravne primjene grijanja u industrijskim pećima za toplinsku obradu. Struktura u obliku slova U pruža veliku površinu za prijenos topline dok održava atmosferu izgaranja odvojenom od komore peći, što pomaže u postizanju stabilnog i ravnomjernog grijanja peći.

Proizvedene od legura otpornih na visoke temperature, naše radijacijske cijevi mogu se prilagoditi prema radnoj temperaturi, atmosferi peći, dimenzijama cijevi, dizajnu plamenika i uvjetima rada.

Ključne značajke

• Visoka otpornost na oksidaciju i visokotemperaturnu koroziju

• Dobra čvrstoća i dimenzijska stabilnost na povišenim temperaturama

• Dizajniran za učinkovit i ravnomjeran prijenos topline zračenjem

• Prikladno za industrijske peći kontinuiranog i šaržnog tipa

• Prilagođeni promjer cijevi, debljina stjenke, duljina i dimenzije U-zavoja
• Dostupan u različitim nehrđajućim čelicima i legurama na bazi nikla otpornim na toplinu

• Izrada prema nacrtima kupca ili postojećim dimenzijama peći

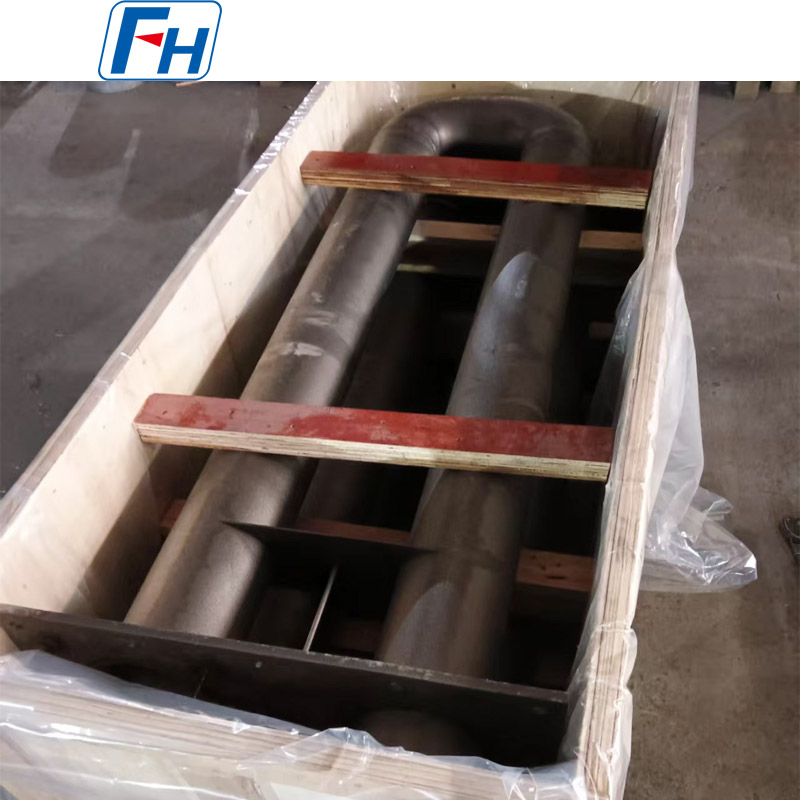

• Pregled dostupan prije otpreme


Tipične specifikacije

Tipične primjene
Zračeće cijevi u obliku slova U naširoko se koriste u:

• Peći za toplinsku obradu

• Peći za karburizaciju

• Peći za žarenje

• Peći za kaljenje

• Kontinuirane peći

• Peći s valjkastim ložištima

• Šaržne peći

• Industrijske peći za grijanje

• Linije za obradu čelika

• Oprema za toplinsku obradu metala


T posebno su prikladni za sustave peći koji zahtijevaju neizravno grijanje i kontroliranu atmosferu peći.

Mogućnosti materijala od legure otporne na toplinu
Odabir materijala ključan je za radni vijek cijevi zračenja.

Ovisno o temperaturi peći, atmosferi i uvjetima toplinskog ciklusa, FH® Alloy može proizvoditi radijacijske cijevi od različitih vrsta legura otpornih na toplinu, uključujući:

• 1.4848 / Legure otporne na toplinu tipa AISI 309

• 1.4849 / Legure otporne na toplinu tipa AISI 310

• 1.4852 legure otporne na toplinu

• 2.4879 vrste legura za visoke temperature

• Visoko-Ni i visoko-Kr legure otporne na toplinu

• Legure na bazi nikla za zahtjevnije uvjete peći


Konačni materijal treba odabrati prema stvarnoj radnoj temperaturi, atmosferi u peći, opterećenju i očekivanom vijeku trajanja.

Tablica za odabir materijala

Proizvodnja i izrada
Ovisno o dizajnu, radijacijske cijevi u obliku slova U mogu se proizvesti kombinacijom:
Centrifugalno lijevanje / statičko lijevanje → strojna obrada → montaža cijevi → izrada U-savijanja → zavarivanje → provjera dimenzija → završna obrada → završna provjera

Za velike ili visokotemperaturne radijacijske cijevi posebna se pozornost pridaje:

• Ravnost cijevi

• Konzistencija debljine stijenke

• Kvaliteta zavara

• Geometrija U-zavoja

• Ukupne dimenzije

• Otpornost na deformacije na visokim temperaturama


To pomaže smanjiti prijevremeni kvar uzrokovan toplinskim stresom, oksidacijom i dimenzionalnim izobličenjem.

Dizajnirano za servisiranje peći na visokim temperaturama
Zračeće cijevi rade u ponovljenim ciklusima grijanja i hlađenja. Uobičajeni mehanizmi kvara uključuju:

• Visokotemperaturna oksidacija

• Toplinski zamor

• Deformacija puzanjem

• Savijanje cijevi

• Pucanje zavara

• Lokalno pregrijavanje

• Visokotemperaturna korozija


FH® Alloy stoga procjenjuje dizajn cijevi za zračenje prema stvarnim uvjetima kupca u peći umjesto odabira materijala samo na temelju nominalne temperature.
Za točniji odabir materijala preporučamo osigurati:
Radna temperatura peći atmosfera izvlačenje cijevi tip plamenika očekivani vijek trajanja.

Prilagođene zračne cijevi u obliku slova U
Radijacijske cijevi u obliku slova U proizvodimo prema nacrtima kupaca i zahtjevima peći.
Prilagođeni parametri uključuju:

• Vanjski promjer

• Unutarnji promjer

• Debljina stijenke

• Duljina ravne cijevi

• Radijus U-savijanja

• Ukupna visina

• Priključne dimenzije

• Dimenzije prirubnice

• Sučelje plamenika

• Vrsta materijala

• Zahtjevi za zavarivanje


Postojeće cijevi za zračenje također se mogu proizvesti prema uzorcima, crtežima ili mjerama dimenzija.

Inspekcija kvalitete
Ovisno o zahtjevima projekta, inspekcija može uključivati:

• Analiza kemijskog sastava

• Provjera dimenzija

• Vizualni pregled

• Pregled zavara

• Ispitivanje mehaničkih svojstava

• Pregled površine

• Provjera materijala legure otporne na toplinu


O dodatnim zahtjevima inspekcije može se razgovarati prije proizvodnje.

Zašto odabrati FH® Alloy?
FH® Alloy je specijaliziran za prilagođene komponente legura otpornih na toplinu za industrijske peći i opremu za toplinsku obradu.
Naše proizvodne mogućnosti pokrivaju:

• Zračeće cijevi

• Valjci za peći

• Uređaji za toplinsku obradu

• Košare za peći

• Posude za peći

• Komponente ventilatora peći

• Centrifugalno lijevane cijevi

• Odljevci od legura otpornih na toplinu


Podržavamo OEM i proizvodnju temeljenu na crtežima za proizvođače peći, postrojenja za toplinsku obradu, čeličane i tvrtke za industrijsku opremu širom svijeta.

Zatražite ponudu
Za točnu ponudu za svoju zračeću cijev u obliku slova U, pošaljite nam:

1. Crtež proizvoda

2. Promjer cijevi i debljina stijenke

3. Ukupne dimenzije

4. Vrsta materijala

5. Radna temperatura

6. Atmosfera peći

7. Potrebna količina

8. Fotografije postojeće radijacijske cijevi, ako su dostupne


Pošaljite nam svoj crtež ili zahtjeve za peć za odabir materijala i ponudu.
