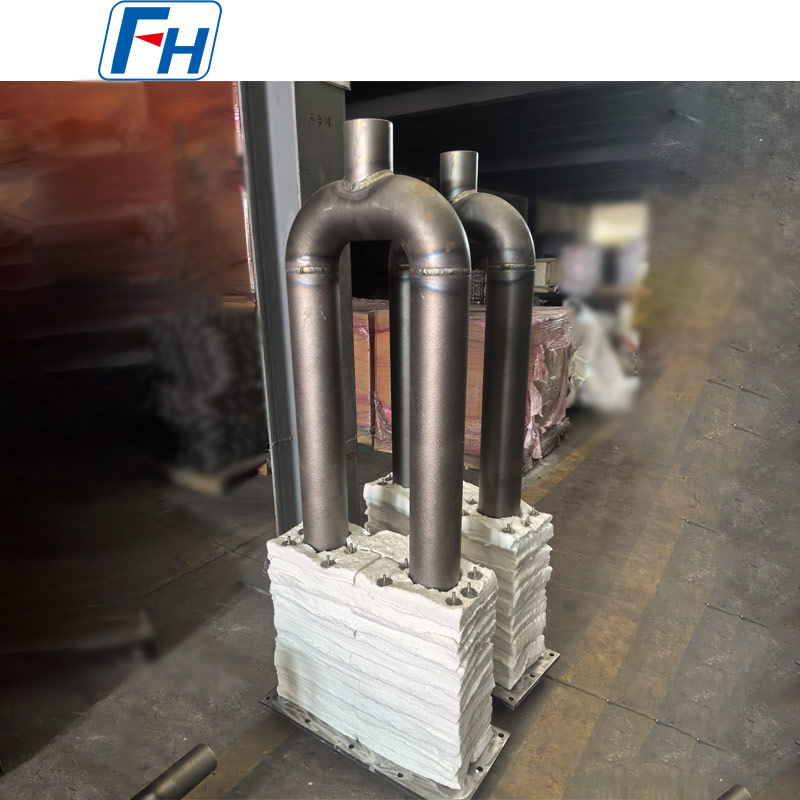

Cr25Ni35 radijacijska cijev u obliku slova U – Ø124 × Ø108 × 1597 mm

Prilagođeni sklop radijacijske cijevi otporne na toplinu za industrijske peći | FH® legura
FH® legura proizvodi cr25Ni35 radijacijske cijevi u obliku slova U za industrijske peći, peći za toplinsku obradu i druge visokotemperaturne sustave grijanja.

Ova prilagođena radijacijska cijev U-tipa proizvedena je od legure Cr25Ni35 s visokim udjelom kroma i nikla otporne na toplinu, sa specifikacijom cijevi od Ø124 × Ø108 × 1597 mm.

Kompletan sklop može se isporučiti s izolacijskim blokovima, montažnim osnovnim pločama i prilagođenim instalacijskim komponentama, što ga čini prikladnim za novu konstrukciju peći, kao i za zamjenu postojećih sklopova cijevi za zračenje.

Specifikacije proizvoda

Dimenzije radijacijske cijevi u obliku slova U
Glavna specifikacija cijevi za ovaj proizvod je:
Ø124 × Ø108 × 1597 mm
Tipične dimenzije koje se mogu prilagoditi uključuju:

• OD – vanjski promjer cijevi

• ID – unutarnji promjer cijevi

• L – duljina cijevi

• C – Središnja udaljenost

• H – Ukupna visina

• R – polumjer savijanja u obliku slova U

• Dimenzije montažne ploče

• Položaj rupa za montažu

• Dimenzije izolacijskih blokova

• Priključne dimenzije


Sve konstruktivne dimenzije mogu se izraditi prema tehničkom nacrtu kupca, rasporedu peći ili postojećem uzorku.

Cr25Ni35 Legura otporna na toplinu
Cr25Ni35 je legura otporna na toplinu s visokim udjelom Cr i Ni prikladna za komponente industrijskih peći koje su izložene produljenom radu na visokim temperaturama.

Za aplikacije radiantnih cijevi, njegove glavne prednosti uključuju:

• Dobra otpornost na oksidaciju na visokim temperaturama

• Dobra strukturna stabilnost na povišenim temperaturama

• Prikladna čvrstoća za servis peći

• Otpornost na ponovljene cikluse grijanja i hlađenja

• Prikladno za zahtjevna okruženja industrijskog grijanja


Stvarni vijek trajanja radijacijske cijevi ne ovisi samo o stupnju legure, već i o:

• Radna temperatura

• Atmosfera peći

• Uvjeti plamenika

• Frekvencija toplinskog ciklusa

• Dimenzije cijevi

• Kvaliteta zavarivanja
  Praksa rada peći


Zračeća grijaća struktura U-tipa
Zračna cijev u obliku slova U sastoji se od dva paralelna ravna dijela cijevi povezana povratnim zavojem.
U usporedbi s jednostavnom ravnom cijevi, ovaj dizajn pruža duži put grijanja zračenja dok zadržava relativno kompaktan trag instalacije.

Ključne prednosti uključuju:

• Veća zračna grijna površina

• Kompaktna instalacija peći

• Stabilno neizravno grijanje

• Kontrolirana atmosfera peći

• Smanjeni izravni kontakt plamena s teretom

• Fleksibilna prilagodba središnje udaljenosti


Zbog toga su radijacijske cijevi u obliku slova U prikladne za mnoge industrijske toplinske obrade i kontinuirane sustave peći.

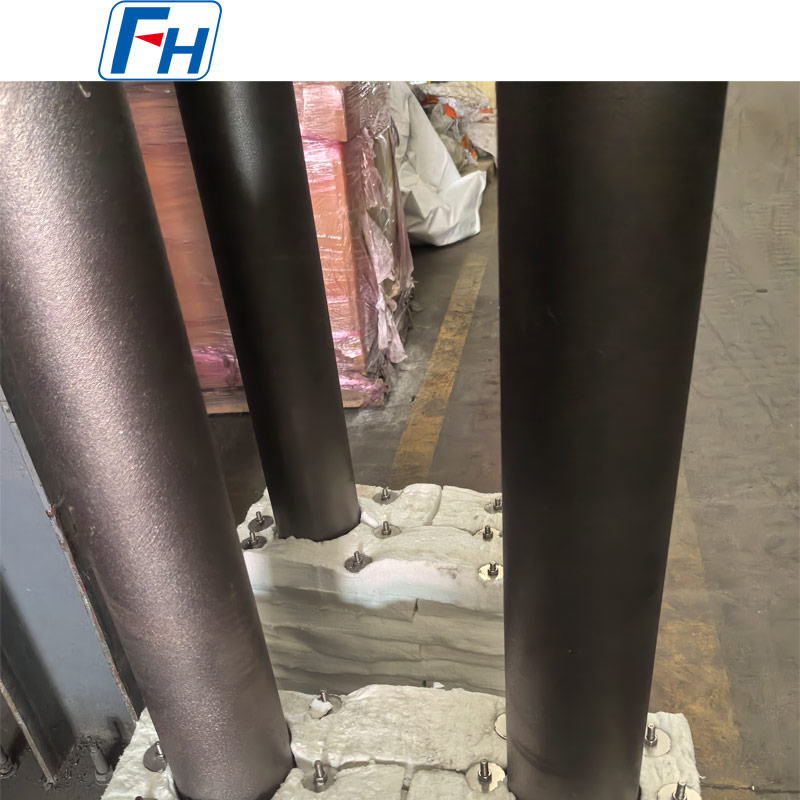

Izolacijski blok i sklop montažne baze
Ključna značajka ovog proizvoda je integrirani izolacijski blok i osnovna struktura za ugradnju.
Cijev za zračenje može se isporučiti zajedno sa:

• Visokotemperaturni izolacijski blokovi

• Metalna osnovna ploča za montažu

• Montažne rupe

• Komponente podrške

• Prilagođena struktura za pričvršćivanje


Ovaj kompletan sklop pomaže pojednostaviti instalaciju i zamjenu peći.
Izolacija i montažna struktura mogu se prilagoditi u skladu s kupčevim otvorom peći i dimenzijama ugradnje.

Dizajnirano za neizravno grijanje peći
Zračeće cijevi u obliku slova U obično se koriste u sustavima peći gdje proces izgaranja treba ostati odvojen od radne komore peći.
Toplina se prenosi kroz stijenku radijacijske cijevi i zrači prema opterećenju peći.

Ovaj raspored grijanja pomaže u pružanju:

• Ravnomjernija raspodjela temperature

• Stabilan prijenos topline

• Kontrolirana atmosfera peći

• Smanjeni izravni kontakt s plamenom

• Pouzdan kontinuirani rad peći


Tipične primjene
Cr25Ni35 radijacijske cijevi u obliku slova U mogu se koristiti u:

• Peći za toplinsku obradu

• Peći za žarenje

• Peći za kaljenje

• Peći za kaljenje

• Peći za karburizaciju

• Kontinuirane peći

• Peći s valjkastim ložištima

• Peći sa zaštitnom atmosferom

• Linije za obradu čelika

• Oprema za industrijsko grijanje


Posebno su prikladni za primjene koje zahtijevaju prilagođene visokotemperaturne neizravne sustave grijanja.

Proces proizvodnje
Ovisno o crtežu i strukturi proizvoda, proizvodnja može uključivati:
Priprema materijala → Proizvodnja cijevi → Izrada savijanja/koljena → Sastavljanje → Zavarivanje → Izrada montažne ploče → Sklop izolacije → Dimenzijska inspekcija → Završna inspekcija

Ključne kontrole proizvodnje uključuju:

• Točnost promjera cijevi

• Ravnost cijevi

• Točnost središnje udaljenosti

• Geometrija U-zavoja

• Kvaliteta zavara

• Ukupne dimenzije

• Poravnanje montažne ploče

• Pristajanje izolacijskog bloka


Ovi čimbenici izravno utječu na točnost instalacije i dugoročne performanse usluge.

Ključne prednosti proizvoda
Cr25Ni35 Materijal otporan na toplinu
Prikladno za zahtjevna okruženja industrijskih peći.
Prilagođena specifikacija Ø124 × Ø108 × 1597 mm
Proizvedeno prema posebnim zahtjevima za ugradnju peći.
Kompaktna struktura u obliku slova U
Pruža produženi put grijanja bez potrebe za pretjeranim prostorom u peći.
Kompletna isporuka za montažu
Radijacijska cijev, izolacijski blokovi i postolje za ugradnju mogu se isporučiti zajedno.
Proizvodnja temeljena na crtežu
Dimenzije i strukturni detalji mogu se prilagoditi prema crtežima kupca.
Mogućnost zamjene
Postojeće radijacijske cijevi mogu se reproducirati prema uzorcima, crtežima ili izmjerenim dimenzijama.

Kontrola kvalitete
Ovisno o zahtjevima projekta, inspekcija može uključivati:

• Provjera materijala

• Provjera kemijskog sastava

• Provjera vanjskog/unutarnjeg promjera

• Provjera dimenzija

• Provjera središnje udaljenosti

• Pregled zavara

• Provjera geometrije zavoja

• Pregled montažne ploče

• Kontrola završne montaže


Posebni zahtjevi inspekcije mogu se potvrditi prije proizvodnje.

Zašto odabrati FH® Alloy?
FH® Alloy specijalizirana je za proizvodnju prilagođenih komponenti od legura otpornih na toplinu za industrijske peći i opremu za toplinsku obradu.

Naš asortiman zračećih cijevi uključuje:

• Cr25Ni35 Zračeće cijevi u obliku slova U

• HU Zračeće cijevi u obliku slova U

• Zračeće cijevi tipa P

• I-Type Radiant Tubes

• Ravne radijacijske cijevi

• Zračeće cijevi na plin

• Zračeće cijevi posebnog oblika

• Prilagođeni sklopovi zračećih cijevi


Također proizvodimo valjke za peći, centrifugalno lijevane cijevi, uređaje za toplinsku obradu, ladice, košare i druge komponente peći.

Zatražite ponudu
Za točnu ponudu pošaljite nam:

• Tehničko crtanje

• Vrsta materijala

• Vanjski promjer

• Unutarnji promjer ili debljina stijenke

• Ukupna duljina

• Središnja udaljenost

• Radijus U-savijanja

• Dimenzije montažne ploče

• Radna temperatura

• Atmosfera peći

• Potrebna količina


Pošaljite svoj crtež ili postojeće specifikacije radijacijske cijevi tvrtki FH® Alloy na tehnički pregled i ponudu.

FAQ
P1: Možete li proizvesti radijacijske cijevi Cr25Ni35 u obliku slova U prema našem crtežu?
Da. FH® Alloy podržava potpuno prilagođenu proizvodnju na temelju crteža kupaca, dimenzija peći i postojećih uzoraka.

P2: Mogu li se promijeniti dimenzije Ø124 × Ø108 × 1597 mm?
Da. Promjer cijevi, duljina, središnja udaljenost, polumjer savijanja i ukupne dimenzije mogu se prilagoditi.

P3: Možete li isporučiti izolacijske blokove i montažnu ploču zajedno?
Da. Radijacijska cijev u obliku slova U može se isporučiti kao kompletan sklop s izolacijskim blokovima, montažnim pločama i pripadajućim instalacijskim komponentama.

P4: Može li se ovaj proizvod koristiti kao zamjena radiantne cijevi?
Da. Možemo reproducirati postojeće radijacijske cijevi prema crtežima, uzorcima, fotografijama ili izmjerenim dimenzijama.

P5: Može li se koristiti druga legura umjesto Cr25Ni35?
Da. Materijal se može odabrati prema stvarnoj radnoj temperaturi, atmosferi u peći, uvjetima plamenika i očekivanom vijeku trajanja.

P6: Koje su informacije potrebne za ponudu?
Poželjan je tehnički crtež. Također navedite materijal, dimenzije, radnu temperaturu, atmosferu u peći i količinu.
