HU radijacijska cijev u obliku slova U – Ø152,4 × Ø142,8 × 2154,24 mm

Prilagođeni sklop radijacijske cijevi velikog promjera za industrijske peći | FH® legura
FH® legura proizvodi HU cijevi za zračenje u obliku slova U za industrijske peći, peći za toplinsku obradu i visokotemperaturne neizravne sustave grijanja.

Ova prilagođena radijacijska cijev proizvedena je od HU legure otporne na toplinu sa specifikacijom cijevi od Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

Struktura velikog promjera u obliku slova U pruža proširenu zračeću površinu grijanja uz zadržavanje kompaktnog rasporeda instalacije peći. Proizvod se također može isporučiti kao kompletan sklop s visokotemperaturnim izolacijskim blokovima, montažnim osnovnim pločama i prilagođenim instalacijskim komponentama.

FH® Alloy podržava OEM proizvodnju prema nacrtima kupaca, dimenzijama peći, radnim uvjetima i zahtjevima za zamjenu.

Specifikacije proizvoda

Dimenzije radijacijske cijevi u obliku slova U
Glavna specifikacija ove radijacijske cijevi je:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Vanjski promjer: Ø152,4 mm

• ID – unutarnji promjer: Ø142,8 mm

• Nazivna debljina stijenke: 4,8 mm

• L – Duljina: 2154,24 mm


Ostale konstrukcijske dimenzije mogu se prilagoditi, uključujući:

• C – Središnja udaljenost

• H – Ukupna visina

• R – polumjer savijanja u obliku slova U

• Duljina ravnih nogu

• Dimenzije montažne ploče

• Položaj rupa za montažu

• Dimenzije izolacijskih blokova

• Dimenzije ulaza / izlaza


Sve dimenzije mogu se izraditi prema nacrtima kupca ili postojećim dimenzijama peći.

HU Legura otporna na toplinu
HU je vrsta lijevane legure s visokim udjelom kroma i nikla koja se obično koristi za komponente koje rade u industrijskim okruženjima s povišenom temperaturom.

Za primjene cijevi za zračenje, HU materijal pruža karakteristike kao što su:

• Dobra otpornost na visoke temperature

• Dobra otpornost na oksidaciju

• Stabilne performanse tijekom dugotrajnog izlaganja toplini

• Prikladna otpornost na ponovljene cikluse grijanja i hlađenja

• Dobra strukturna stabilnost za primjenu u industrijskim pećima


Stvarni radni učinak radijacijske cijevi ovisi o više od samo kvalitete materijala. Također treba uzeti u obzir radnu temperaturu, atmosferu peći, uvjete plamenika, toplinski ciklus, geometriju cijevi i radnu praksu peći.

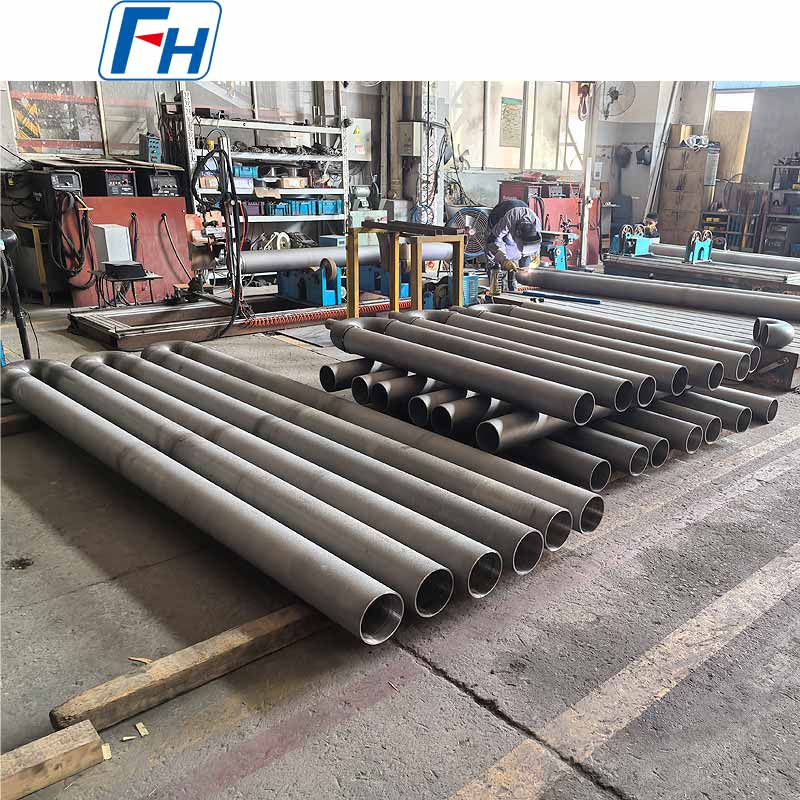

Struktura velikog promjera u obliku slova U
S vanjskim promjerom od Ø152,4 mm, ovaj je proizvod dizajniran kao relativno velika radijacijska cijev u obliku slova U za industrijske sustave peći koji zahtijevaju značajnu radijacijsku površinu grijanja.
Struktura se sastoji od dva dugačka paralelna dijela cijevi spojena U-zavojem.

Ova konfiguracija pruža:

• Produženi put grijanja zračenja

• Velika ogrjevna površina

• Kompaktan raspored peći

• Stabilno neizravno grijanje

• Fleksibilan dizajn središnje udaljenosti

• Prilagodljivost različitim rasporedima peći


U usporedbi s jednostavnom ravnom cijevi za zračenje, dizajn u obliku slova U omogućuje duži put prijenosa topline unutar ograničenog prostora za ugradnju.

Kompletna izolacija i montažni sklop

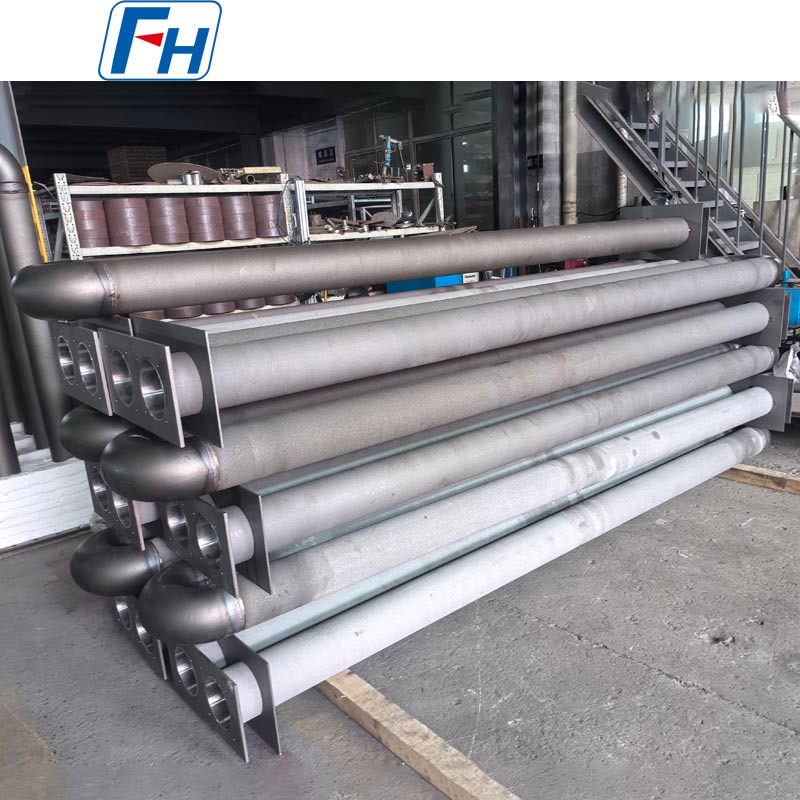

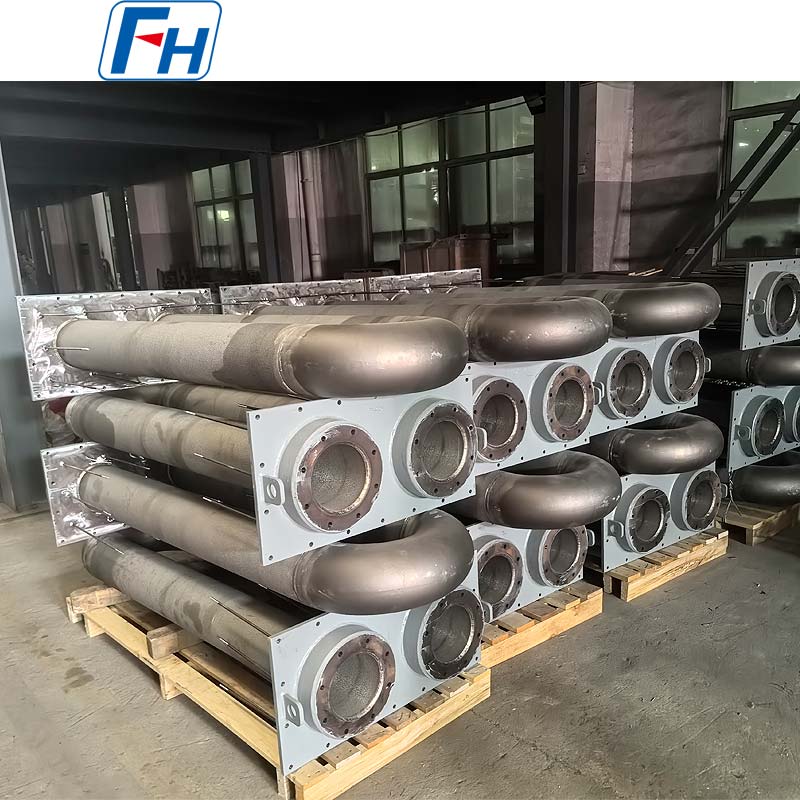

Kao što je prikazano u ovoj konfiguraciji proizvoda, radijacijska cijev može se isporučiti zajedno s visokotemperaturnim izolacijskim blokovima i metalnom osnovnom pločom za ugradnju.
Ovaj kompletan sklop pomaže pojednostaviti instalaciju i zamjenu.

Prilagođene komponente mogu uključivati:

• Debljina izolacijskog bloka

• Dimenzije izolacijskih blokova

• Veličina temeljne ploče

• Debljina temeljne ploče

• Količina montažnih rupa

• Položaj rupa za montažu

• Razmak cijevi

• Potporna konstrukcija


Za proizvođače peći i projekte zamjene, FH® Alloy može osigurati kompletan sklop umjesto samo isporuke gole radijacijske cijevi.

Neizravno grijanje peći
Zračeće cijevi u obliku slova U naširoko se koriste u industrijskim pećima gdje izvor grijanja ili plinovi izgaranja trebaju ostati odvojeni od radne komore peći.
Toplina koja se stvara unutar cijevi prenosi se kroz stijenku cijevi i zrači prema opterećenju peći.

Ovaj raspored grijanja može pomoći u pružanju:

• Kontrolirana atmosfera peći

• Smanjeni izravni kontakt s plamenom

• Stabilna distribucija topline

• Ujednačenija temperatura peći

• Pouzdana kontinuirana izvedba grijanja


Tipične primjene
HU radijacijske cijevi u obliku slova U mogu se koristiti u:

• Peći za toplinsku obradu

• Peći za žarenje

• Peći za kaljenje

• Peći za kaljenje

• Peći za karburizaciju

• Kontinuirane peći

• Peći s valjkastim ložištima

• Peći sa zaštitnom atmosferom

• Linije za obradu čelika

• Oprema za industrijsko grijanje


Ova je specifikacija posebno prikladna za sustave koji zahtijevaju dugačke cijevi za zračenje velikog promjera u obliku slova U za neizravno grijanje na visokim temperaturama.

Proces proizvodnje
Ovisno o tehničkom crtežu, proces izrade može uključivati:
Priprema materijala → Proizvodnja cijevi → Izrada U-savijanja / koljena → Sastavljanje → Zavarivanje → Strojna obrada → Izrada montažne ploče → Sklop izolacije → Dimenzijska inspekcija → Završna inspekcija

Ključne kontrole proizvodnje uključuju:

• Vanjski i unutarnji promjer

• Debljina stijenke

• Ravnost cijevi

• Središnja udaljenost

• Geometrija zavoja

• Kvaliteta zavarivanja

• Ukupne dimenzije

• Poravnanje montažne ploče

• Montaža izolacijskog sklopa


Točna kontrola dimenzija posebno je važna za radijacijsku cijev duljine 2154,24 mm, jer poravnanje instalacije izravno utječe na montažu peći i performanse servisa.

Ključne prednosti proizvoda
HU Legura otporna na toplinu
Dizajniran za zahtjevna okruženja industrijskih peći.
Veliki promjer Ø152,4 mm
Pruža značajnu zračeću površinu grijanja.
2154,24 mm duljina cijevi
Prikladno za velike industrijske instalacije peći.
4,8 mm nominalna debljina stijenke
Izračunato iz navedenih Ø152,4 mm OD i Ø142,8 mm ID.
Kompletna isporuka za montažu
Dostupan s izolacijskim blokovima, osnovnim pločama i komponentama za montažu.
Inženjering po narudžbi
Središnja udaljenost, radijus savijanja, montažna struktura i druge dimenzije mogu se prilagoditi.
Zamjenska proizvodnja
Postojeći sklopovi cijevi za zračenje mogu se reproducirati prema crtežima, uzorcima ili izmjerenim dimenzijama.

Kontrola kvalitete
Ovisno o zahtjevima projekta, inspekcija može uključivati:

• Provjera materijala

• Provjera kemijskog sastava

• Provjera vanjskog promjera

• Provjera unutarnjeg promjera

• Debljina stijenke measurement

• Pregled ukupne duljine

• Provjera središnje udaljenosti

• Geometrija zavoja inspection

• Pregled zavara

• Pregled montažne ploče

• Kontrola završne montaže


Dodatni zahtjevi inspekcije mogu se dogovoriti prije proizvodnje.

Zašto odabrati FH® Alloy?
FH® Alloy je specijaliziran za prilagođene komponente legure otporne na toplinu za industrijske peći i opremu za toplinsku obradu.

Naš asortiman zračećih cijevi uključuje:

• HU Zračeće cijevi u obliku slova U

• Cr25Ni35 Zračeće cijevi u obliku slova U

• Zračeće cijevi tipa P

• I-Type Radiant Tubes

• Ravne radijacijske cijevi

• Zračeće cijevi na plin

• Zračeće cijevi posebnog oblika

• Prilagođeni sklopovi zračećih cijevi


Također proizvodimo valjke za peći, centrifugalne lijevane cijevi, uređaje za toplinsku obradu, ladice za peći, košare za peći i druge prilagođene komponente za peći.

Zatražite ponudu
Za točnu ponudu navedite:

1. Tehničko crtanje

2. Vrsta materijala

3. Vanjski promjer

4. Unutarnji promjer ili debljina stijenke

5. Ukupna duljina

6. Središnja udaljenost

7. Radijus U-savijanja

8. Dimenzije montažne ploče

9. Radna temperatura

10. Atmosfera peći

11. Potrebna količina


Pošaljite svoj crtež ili postojeće specifikacije radijacijske cijevi tvrtki FH® Alloy na tehnički pregled i ponudu.
