Proizvođač lopatica ventilatora od legure kobalta 6 | FH® legura

Proizvođač lopatica ventilatora od legure kobalta 6
FH® legura proizvodi prilagođene lopatice i rotore ventilatora od legure kobalta 6 za industrijsku opremu koja radi pod uvjetima habanja, korozije i povišene temperature.

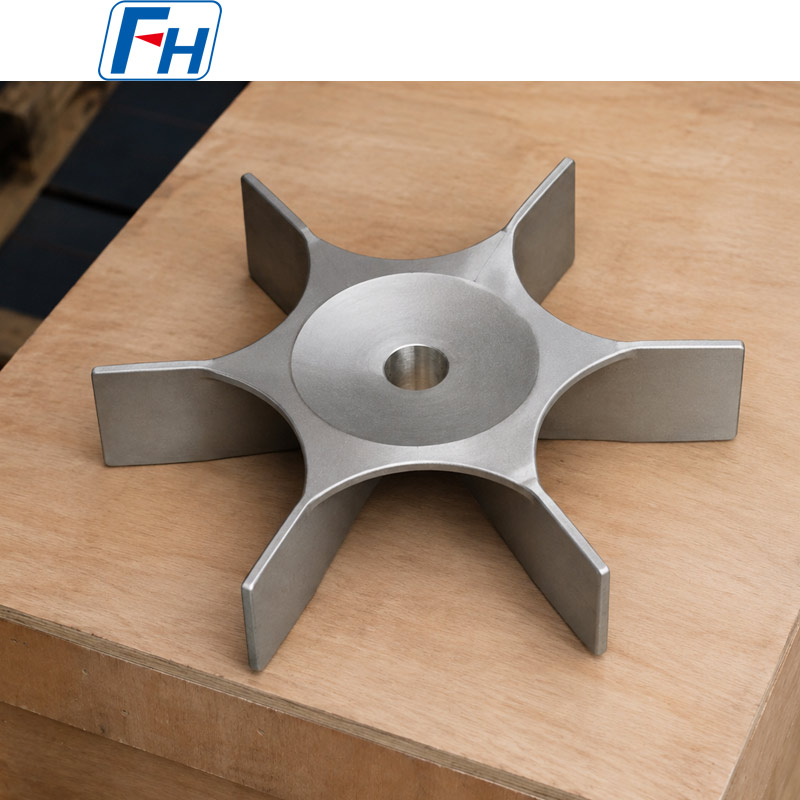

Prikazana komponenta sa šest lopatica proizvodi se s integriranom središnjom glavčinom i ojačanim korijenima lopatica. Njegova složena geometrija može se proizvesti preciznim lijevanjem po ulošku, nakon čega slijedi strojna obrada provrta i drugih kritičnih spojnih površina.
Svaka lopatica ventilatora može se prilagoditi prema crtežu kupca, radnom okruženju, tolerancijama dimenzija i zahtjevima inspekcije.

Specifikacije proizvoda

Dimenzije, dopuštena odstupanja, kemijski sastav i kriteriji prihvatljivosti potvrđuju se prema nacrtu odobrenom od strane kupca i specifikaciji materijala.

Tablica razreda materijala:

Zašto koristiti kobaltnu leguru 6 za lopatice ventilatora?
Cobalt Alloy 6 pripada obitelji legura na bazi kobalta koje sadrže krom, volfram i ugljik. Ova obitelj legura poznata je po otpornosti na mehaničko habanje, uključujući performanse na povišenim temperaturama, zajedno s korisnom otpornošću na koroziju.
Ove karakteristike čine kobaltnu leguru 6 prikladnom za lopatice ventilatora, impelere i rotirajuće komponente izložene kombinacijama trenja, erozije čestica, korozivnih medija i toplinskih ciklusa.
Otpornost na trošenje
Matrica legure kobalt-krom i tvrde karbidne faze pomažu u otpornosti na trošenje površine u zahtjevnim radnim okruženjima.
Performanse na povišenoj temperaturi
Materijal može zadržati korisne karakteristike trošenja u uvjetima povišene temperature gdje konvencionalni čelici mogu omekšati ili doživjeti ubrzano oštećenje površine.
Otpornost na koroziju
Njegov sastav koji sadrži krom pruža otpornost na koroziju u mnogim industrijskim okruženjima, iako se konačna prikladnost materijala mora procijeniti u odnosu na stvarni radni medij.
Otpornost na metalni kontakt
Legura kobalta 6 često se uzima u obzir za komponente izložene kliznom kontaktu, trljanju ili povremenom međudjelovanju metala na metal.
Sposobnost složenog lijevanja
Precizno livenje za ulaganje omogućuje proizvodnju integriranih lopatica, ojačanih prijelaza i središnjih čvorišta kao jedne komponente, smanjujući potrebu za višestrukim zavarenim spojevima.

Dizajn lopatice ventilatora
Prikazani proizvod sadrži:

• Šest integriranih radijalnih oštrica

• Središnja strojno obrađena glavčina

• Ojačani prijelazi s oštrice na glavčinu

• Zakrivljeni potporni dijelovi između lopatica

• Ujednačen raspored oštrica

• Prilagodljiva visina i kut oštrice

• Provrt osovine koji se može obraditi

• Jednodijelna lijevana konstrukcija


Količina lopatica, profil, uspon, debljina, promjer glavčine i dimenzije provrta mogu se mijenjati prema dizajnu opreme kupca.

Tipične primjene
Lopatice i impeleri ventilatora od legure kobalta 6 mogu se koristiti u:

• Cirkulacijski sustavi industrijskih peći

• Oprema za rukovanje visokotemperaturnim plinom

• Strojevi za kemijsku preradu

• Oprema za miješanje i miješanje

• Korozivna procesna okruženja

• Rotirajući sklopovi otporni na habanje

• Specijalizirane pumpe i ventili

• Oprema za toplinsku obradu

• Petrokemijski strojevi

• Industrijski pogonski sustavi po narudžbi


Zahtjevi za radnu temperaturu, brzinu, medij, opterećenje osovine i ravnotežu trebaju biti navedeni prije potvrde materijala i procesa.

Precizni postupak livenja u kalupu
Tipični put proizvodnje uključuje:

1. Pregled crteža i proizvodnosti

2. Izrada alata i voštanih uzoraka

3. Sastavljanje voštanog uzorka

4. Priprema vatrostalne ljuske

5. Deparafinizacija i predgrijavanje ljuske

6. Taljenje i lijevanje legure kobalta

7. Kontrolirano hlađenje i skrućivanje

8. Uklanjanje ljuske i čišćenje odljevka

9. Uklanjanje sustava zatvarača

10. Brušenje i završna obrada površine

11. Obrada provrta glavčine

12. Kontrola dimenzija i površina

13. Završno označavanje i izvozno pakiranje


Toplinska obrada, balansiranje i dodatna ispitivanja mogu se izvesti prema zahtjevu kupca.

Mogućnosti proizvodnje po narudžbi
FH® Alloy može prilagoditi sljedeće značajke:

• Ukupni promjer impelera

• Broj oštrica

• Visina i debljina oštrice

• Kut i orijentacija oštrice

• Vanjski promjer glavčine

• Promjer provrta osovine

• Utor za klin ili unutarnji utor

• Montažna struktura

• Tolerancije obrade

• Hrapavost površine

• Stanje lijevanja

• Razina inspekcije


Izrada se može temeljiti na 2D crtežu, 3D modelu, uzorku ili tehničkoj specifikaciji kupca.

Inspekcija i kontrola kvalitete
Dostupne usluge inspekcije uključuju:

• Analiza kemijskog sastava

• Pozitivna identifikacija materijala

• Provjera dimenzija

• Vizualni pregled

• Ispitivanje penetracijom boje
• Ispitivanje tvrdoće

• Kontrola hrapavosti površine

• Pregled strojno obrađenog otvora

• Statičko ili dinamičko balansiranje po potrebi

• Inspekcija treće strane


Zašto odabrati FH® Alloy?

Prilagođeni odljev od legure kobalta
FH® Alloy proizvodi komponente od legure kobalta posebnog oblika prema nacrtima kupaca umjesto da ograničava ponudu na standardne kataloške proizvode.
Integrirano lijevanje i strojna obrada
Lijevanje po betonu, brušenje i strojna obrada mogu se koordinirati kroz jednu proizvodnu rutu, pomažući u održavanju dosljednosti dimenzija između noževa i središnje glavčine.
Podrška za složenu geometriju
Jednodijelni lijev prikladan je za lopatice ventilatora i impelere sa zakrivljenim prijelazima, ojačanim korijenima lopatica i strukturama koje je teško proizvesti.
Podrška za izvozni projekt
Proizvodi se mogu isporučiti s identifikacijskom oznakom, inspekcijskom dokumentacijom i ojačanim drvenim pakiranjem za međunarodnu otpremu.

Podaci potrebni za ponudu
Navedite:

• Crtež proizvoda ili 3D model

• Specifikacija materijala

• Ukupni promjer

• Količina oštrice

• Dimenzije oštrice

• Dimenzije glavčine i provrta

• Tolerancije dimenzija

• Radna temperatura

• Brzina vrtnje

• Radni medij

• Zahtjevi za ravnotežu

• Inspekcijski zahtjevi

• Potrebna količina


Pošaljite svoj nacrt lopatice ventilatora od legure kobalta tvrtki FH® Alloy na tehnički pregled i ponudu

FAQ
P1: Koji se materijal koristi za ovu lopaticu ventilatora?
Preporučena oznaka materijala je Cobalt Alloy 6, legura kobalt-krom-volfram odabrana za primjene koje zahtijevaju otpornost na trošenje, otpornost na koroziju i performanse na povišenim temperaturama.

P2: Može li FH® Alloy proizvesti lopaticu ventilatora prema našem crtežu?
Da. FH® Alloy može prilagoditi količinu oštrica, profil, kut, debljinu, strukturu glavčine, provrt osovine i tolerancije obrade prema nacrtima kupaca.

P3: Je li lopatica ventilatora izlivena kao jedan komad?
Proizvod se može proizvesti kao jednodijelni precizni liveni odljev. Ova konstrukcija eliminira višestruke zavarene spojeve oštrica-glavčina i omogućuje ugradnju pojačanih prijelaza u odljevak.

P4: Može li se središnji provrt u potpunosti obraditi?
Da. Središnji provrt može se isporučiti kao izliven, grubo ili završno strojno obrađen. Žljebovi, žljebovi i druge spojne značajke također se mogu strojno obraditi kada je prikazano na crtežu.

P5: Može li se izvršiti dinamičko balansiranje?
Da. Statičko ili dinamičko balansiranje može se dogovoriti kada su radna brzina, stupanj balansa i kriteriji prihvatljivosti navedeni u narudžbenici.

P6: Koji su inspekcijski dokumenti dostupni?
Dostupna dokumentacija može uključivati ​​certifikat o materijalu, izvješće o kemijskom sastavu, izvješće o dimenzijama, izvješće o tvrdoći, izvješće o penetrantu boje i druge dogovorene inspekcijske zapise.

P7: Što je potrebno za materijalnu potvrdu?
Kupac treba osigurati traženi kemijski sastav, primjenjivi standard ili odobrenu specifikaciju materijala. FH® Alloy će proizvesti i pregledati komponentu u skladu s dogovorenim kriterijima prihvatljivosti.
